غلاف أنبوبي LED مزدوج الجوانب T8 للإضاءة الخطية OEM

JEغطاء أنبوبي LED مزدوج الجوانب T8عبارة عن منصة مغلقة فارغة لمشاريع الإضاءة الخطية OEM. يحتوي التكوين المؤكد على قطر خارجي 26 مم، وموضعين PCB مقاس 12 × 1 مم، وشكل داخلي من الألومنيوم 6063، وغلاف شفاف أو متجمد من البولي كربونات، وأغطية نهاية بلاستيكية، وتصميم خارجي للسائق. تتوفر الأطوال القياسية أو المخصصة من 600 مم إلى 2400 مم، مع توفر تكوينات IP20 وIP65.

الكلمة الأساسية هيالإسكان. لا يصبح هذا المنتج مصباحًا عاملاً حتى يتم اختيار ودمج مصابيح LED، وتجميعات PCB، والأسلاك، والمشغل، والإنهاء النهائي، وأي أختام مطلوبة. ولذلك يجب على المشترين تقييمه من خلال رسم متحكم فيه وعينة مجمعة، وليس من اسم T8 وحده. مراجعة الحاليةغلاف مضيء على الوجهين T8قبل إرسال PCB ومتطلبات المشروع إلى JE.

المنتج عبارة عن غلاف فارغ من الجهة المُصنِّعة الأصلية، وليس مصباح T8 نهائيًا أو بديل فلورسنت

يحدد "T8" تنسيق الأنبوب العام، لكنه لا يحدد التوافق الكهربائي أو الميكانيكي مع تركيبات الفلورسنت الموجودة. قد يبدو الهيكل مقاس 26 مم مألوفًا عند استخدام لوحات وأسلاك وأغطية طرفية وتفاصيل تركيب وهندسة طاقة مختلفة تمامًا.

لا تفترض أنه يقبل كوابح الفلورسنت التقليدية، أو يناسب حامل المصباح G13، أو يشتمل على دبابيس ذات تيار كهربائي، أو يمكن أن يحل محل مصباح مثبت واحدًا تلو الآخر. لم يتم تأكيد أي من هذه التفاصيل من خلال قطر السكن. إذا كان التوافق التحديثي مطلوبًا، فضع الشكل الهندسي للقاعدة وترتيب المسامير والطول الإجمالي للمصباح والمدخل الكهربائي ووضع الأسلاك وواجهة التركيب في رسم الموافقة.

يؤثر هذا التمييز أيضًا على الشراء. تحدد مواصفات السكن حزمة البثق والضميمة. ولا يحدد، في حد ذاته، كمية LED، أو درجة حرارة اللون، أو خرج الضوء، أو التوزيع البصري، أو الطاقة، أو سلوك السائق، أو التعتيم، أو الحماية من زيادة التيار، أو درجة حرارة التشغيل، أو عمر الخدمة. هذه هي قرارات وحدات الإنارة النهائية التي يتم التحكم فيها من خلال برنامج تصميم المكونات والتأهيل الخاص بالمشتري.

مقطع عرضي لمجموعة مبيت T8 على الوجهين

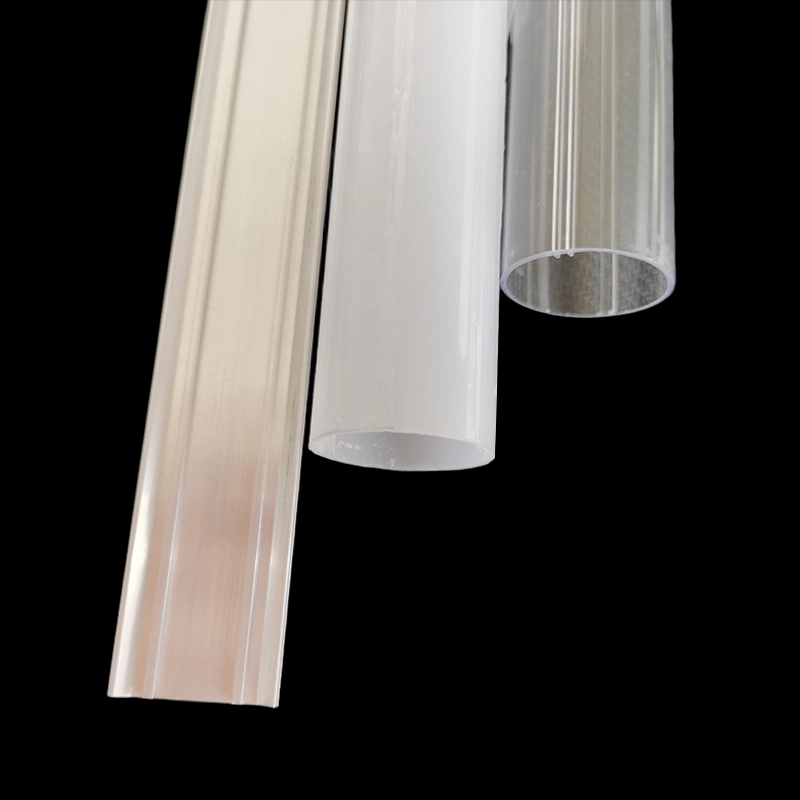

يجمع التجميع بين هيكل مستدير من البولي كربونات وشكل داخلي من الألومنيوم. يوجد داخل هذا المقطع موقعان لثنائي الفينيل متعدد الكلور، تم تحديد كل منهما على أنه 12 × 1 مم. يمنح هذا الترتيب مصمم OEM موقعين لتثبيت لوحات LED داخل غلاف أنبوبي واحد مقاس 26 مم.

يوفر إدراج الألومنيوم بنية داخلية محددة لمواقع ثنائي الفينيل متعدد الكلور. وقد تشارك أيضًا في نقل الحرارة من الألواح، ولكن لا يمكن استنتاج الأداء الحراري من اسم السبيكة أو ملفها الشخصي وحده. إن تحميل LED، وبناء اللوحة، ومواد الواجهة الحرارية، وجودة الاتصال، وفقدان السائق، ودرجة الحرارة المحيطة، واتجاه الأنبوب، وتدفق الهواء، كلها تؤثر على درجة حرارة التشغيل. الموافقة على التصميم الحراري مع تركيب لوحات LED المقصودة.

كيف تدعم مواضع PCB المقترنة وجهين مضيءين

يسمح موضعان لثنائي الفينيل متعدد الكلور بترتيب مصابيح LED باتجاه جانبي الأنبوب بدلاً من الاعتماد على لوحة واحدة لإضاءة المحيط بأكمله. يمكن أن يناسب ذلك الإضاءة الخطية ثنائية الاتجاه، ووحدات الإنارة المعلقة، وإضاءة العرض، والديكورات الداخلية للنقل، والمنشآت الأخرى التي تتطلب الضوء في أكثر من اتجاه واحد.

لا يضمن البثق زاوية شعاع محددة أو تقسيمًا متساويًا للضوء بنسبة 50/50. يعتمد التوزيع الفعلي على اتجاه مواضع ثنائي الفينيل متعدد الكلور، وحزمة LED، وتباعد الصمام الثنائي، وعرض اللوحة، والمسافة إلى البولي كربونات، وتشطيب الناشر، والعائق الداخلي، وأسطح الإنارة القريبة. يميل الكمبيوتر الشفاف إلى الحفاظ على تعريف LED واتجاه الإخراج؛ يمزج الكمبيوتر المتجمد الضوء بشكل أكثر فعالية ولكنه يمكن أن يقلل من الكثافة المرئية ويخفف التحكم في الشعاع.

قبل الموافقة على الأدوات أو الإنتاج، قم بفحص عينة مضيئة من كلا الجانبين. ابحث عن تصوير LED، والأشرطة الداكنة بالقرب من مدخل الألومنيوم، وتنوع الألوان، وظلال النهاية، والاختلافات في السطوع بين الوجهين. ينتمي الاختبار الضوئي إلى مستوى وحدة الإنارة النهائية لأن الهيكل الفارغ لا يحتوي على مصدر للضوء.

تأكد من مكونات السكن الموردة مقابل مصابيح LED المحددة من قبل المشتري، وتجميعات ثنائي الفينيل متعدد الكلور، والأسلاك، والمشغل، والأختام

يجب أن يفصل عرض أسعار الإسكان الأجزاء التي توفرها JE عن المكونات الكهربائية التي يوفرها المشتري. استنادًا إلى وصف المنتج المنشور، يمكن أن تشتمل العلبة على مقطع ألومنيوم داخلي 6063، وبولي كربونات شفافة أو بلوري، وأغطية طرفية بلاستيكية. تستخدم البنية برنامج تشغيل خارجي. يجب أن يتم إدراج محتويات التعبئة الدقيقة، ونمط الغطاء النهائي، والأجهزة، والأختام، وأجزاء إدخال الكابلات، وخدمات التجميع سطرًا تلو الآخر في عرض الأسعار.

يحتاج المشتري عادةً إلى تحديد لوحات LED، ومصابيح LED، والأسلاك، والموصلات، ومواد الواجهة الحرارية، والمحرك، وطريقة التأريض حيثما أمكن، والإنهاءات الكهربائية النهائية. بالنسبة لهدف IP65، يجب أن تكون المسؤولية عن الحشيات ومانع التسرب وغدد الكابلات وختم الغطاء النهائي وعملية التجميع واضحة بشكل خاص. مجموعة الأجزاء التي تدعم IP65 لا تعد تلقائيًا وحدة إنارة IP65 بعد التجميع الميداني غير المتحكم فيه.

مصفوفة المواصفات للرسم ومراجعة المكونات

استخدم المصفوفة التالية كنقطة بداية لمراجعة الرسم. تحدد القيم المنشورة تكوين المنتج المتاح؛ فهي لا تحل محل التفاوتات الخاصة بالمشروع أو فحوصات الملاءمة أو المراجعة التنظيمية.

الهندسة الثابتة: قطر 26 مم وموضعين لثنائي الفينيل متعدد الكلور مقاس 12 × 1 مم، مع الملاءمة والتفاوتات المعتمدة في الرسم

إن القطر 26 مم ومواضع ثنائي الفينيل متعدد الكلور المقترنة 12 × 1 مم هي الهندسة الأساسية، لكن الأبعاد الاسمية ليست كافية للإصدار. يمكن للوحة المصممة بنفس العرض الاسمي للفتحة الخاصة بها أن تلتصق إذا كانت تفاوتات تصنيع اللوحة والبثق والقوس والطلاء والتجميع مكدسة في الاتجاه الخاطئ. يخلق المقاس الفضفاض مشكلة مختلفة: حركة اللوحة، أو الاتصال الحراري غير المتناسق، أو عدم المحاذاة المرئية خلف الناشر.

أرسل إلى JE المخطط التفصيلي الفعلي لثنائي الفينيل متعدد الكلور بدلاً من كتابة "لوحة مقاس 12 مم" فقط في طلب عرض الأسعار. قم بتضمين سمك PCB، وتشطيب الحواف، وقناع اللحام أو تراكم الطلاء بالقرب من منطقة الإدخال، ومناطق حفظ المكونات، ونتوءات الموصل، واتجاه الإدخال المقصود. يجب أن يحدد الرسم المعتمد الأبعاد المهمة لملاءمتها ويذكر كيفية فحص هذه الأبعاد.

البناء والخيارات: هيكل ألومنيوم داخلي 6063، بولي كربونات شفاف أو متجمد، أغطية طرفية بلاستيكية، محرك خارجي، وأطوال 600-2400 مم

يستخدم 6063 بشكل شائع لمقاطع الألمنيوم المبثوقة لأنه يمكن تشكيله إلى مقاطع عرضية يمكن التحكم فيها ويقبل عمليات التشطيب الشائعة. ومع ذلك، فإن "الألومنيوم 6063" ليس مواصفات حرارية أو ميكانيكية كاملة. إذا كان المزاج أو معالجة السطح أو التوصيل أو المظهر أو سلوك التآكل مهمًا للمشروع، أضف المتطلبات إلى الرسم واطلب التأكيد.

يتغير الطول أيضًا أكثر من سعر الشراء. تعتبر العلب الطويلة أكثر حساسية للاستقامة، والتعامل مع الضرر، وإدخال ثنائي الفينيل متعدد الكلور، والوصول إلى الأسلاك، وتصميم العبوة. تأكد مما إذا كان الطول المحدد يشير إلى البثق المقطوع، أو جسم البولي كربونات، أو الوحدة المجمعة بشكل عام بما في ذلك الأغطية الطرفية. يسرد JE المعايير وغلاف أنبوب T8 LED بطول مخصصخيارات من 600 ملم إلى 2400 ملم؛ يجب أن يحدد الاقتباس الطول النهائي والتسامح الدقيق.

جهاز كمبيوتر شفاف أو متجمد، وإنهاء الغطاء النهائي، وخيارات تكوين IP20 أو IP65

اختر البولي كربونات الشفاف عندما تكون رؤية LED أو إخراج الاتجاه أو مظهر اللوحات الداخلية مقبولاً. يمكن أن يكشف عن تباعد الصمام الثنائي، والأسلاك، والمفاصل، وأخطاء المحاذاة الصغيرة، لذلك يجب أن يكون التصميم الداخلي نظيفًا بصريًا. اختر جهاز كمبيوتر متجمد عندما تحتاج إلى خلط مرئي أفضل وتصوير LED مباشر أقل. لا يعد التجميد بديلاً عن تباعد LED المناسب أو الاختبار البصري، ويجب تقييم تأثيره على ناقل الحركة باستخدام المحرك الخفيف الحقيقي.

غالبًا ما تصبح الأحرف الاستهلالية النهائية هي الواجهة التي يتم تجاهلها. وهي تحدد كيفية إغلاق الأنبوب، وكيفية خروج الأسلاك من الهيكل، وكيفية اتصال المجموعة بوحدة الإنارة المحيطة. لا ينبغي افتراض أن الغطاء النهائي البلاستيكي يوفر قاعدة فلورسنت موحدة أو ختم مقاوم للماء. ضع طريقة الاحتفاظ، وفتح الكابل، وترتيب الموصل، ووضع علامات القطبية، وتخفيف الضغط، ومتطلبات الوصول إلى الخدمة على الرسم.

IP20 مناسب فقط عندما لا يتطلب التصميم المكتمل الحماية ضد دخول الماء. تم تصميم خيار IP65 لتكوين محكم للغبار ومقاوم للماء النفاث، ولكن التصنيف لا ينطبق إلا بعد تحديد واختبار نظام التغليف الكامل وطريقة التجميع. يمكن أن تتسبب مفاصل الغطاء النهائي، ومداخل الكابلات، وضغط الختم، والأسطح المقطوعة، وتصنيع الإنتاج في حدوث تسرب.

اسأل كيف نقلتتكوين السكن IP20 أو IP65 T8يختلف في المكونات والتجمع. إذا قامت شركة JE بتزويد المصنع الخاص بك بأجزاء سائبة لتجميعها، فاتفق على مواد الختم، وموقع مانع التسرب، وظروف المعالجة حيثما كان ذلك مناسبًا، وإدخال الغطاء أو طريقة التثبيت، واختبار دخول المنتج النهائي. لا تقم بطباعة مطالبة الملكية الفكرية بناءً على عينة الإسكان غير المجمعة فقط.

حدود التطبيق لوحدات الإنارة الخارجية والتجارية والمعمارية والمحمية

يمكن أن يدعم التنسيق ذو الوجهين التصميمات الداخلية لمركبات السكك الحديدية والمحطات والإضاءة التجارية والجراجات والمدارس والمصانع والمنشآت الخطية الأخرى. لا تشترك هذه الاستخدامات في معيار تأهيل واحد، لذا يجب ألا يمثل اسم التطبيق مطلقًا المتطلبات الهندسية.

قد تتطلب إضاءة مركبات السكك الحديدية فحوصات خاصة بالمشروع فيما يتعلق بالاهتزاز والصدمات وسلوك اللهب والدخان والسلامة الكهربائية والتوافق الكهرومغناطيسي وإمكانية تتبع المواد والاحتفاظ الآمن. لا تثبت هندسة الغلاف مقاس 26 مم الامتثال لأي من هذه المتطلبات. قم بإعطاء JE الاختبار المطلوب أو قائمة مستندات المواد قبل أخذ العينات بحيث يتم اكتشاف الأدلة غير المتوفرة في وقت مبكر وليس أثناء تقديم العميل.

بالنسبة لوحدات الإنارة التجارية والمعمارية، يحتاج المشترون عادةً إلى التركيز على المظهر وتوزيع الضوء وتكامل التركيب ووصول السائق والتدفئة والتنظيف والصيانة. يمكن لأجهزة الكمبيوتر الشخصية المتجمدة إخفاء مصابيح LED الفردية، ولكن لا يزال من الممكن أن يظهر الخط المضيء الطويل مناطق داكنة عند مفاصل اللوحة أو أغطية الأطراف. أنشئ عينة كاملة إذا كان المظهر المستمر مهمًا؛ لن يكشف الاختصار عن كل مشكلة في الإنتاج.

تضيف الكراجات والمصانع والمواقع الخارجية المحمية الغبار والرطوبة وممارسات التنظيف وتغير درجات الحرارة والتعرض الكيميائي المحتمل. يعالج IP65 الدخول في ظل ظروف اختبار محددة، وليس مقاومة الأشعة فوق البنفسجية، أو التوافق الكيميائي، أو التكثيف، أو مقاومة الصدمات، أو التعرض الخارجي غير المقيد. ويجب تحديد هذه الخصائص والتحقق منها بشكل منفصل. إذا كان الأنبوب سيوضع داخل وحدة إنارة أخرى محكمة الغلق، ففكر أيضًا في الحرارة المحتبسة وما إذا كان المحرك الخارجي لا يزال يمكن الوصول إليه.

دليل الموافقة: الرسومات، وفحص العينات، وطرق الاختبار، ومستندات المواد، ودعم تقديم UL أو ETL دون المطالبة بشهادة الإسكان

تبدأ حزمة الموافقة الموثوقة برسم مقطعي متحكم فيه ورسم تجميعي. يجب أن تُظهر قطر 26 مم، ومواضع PCB، والواجهات الرئيسية، ووسائل شرح المواد، وتفاصيل الغطاء النهائي، وتعريف الطول، وحالة المراجعة. إن الأبعاد التي تؤثر على إدخال ثنائي الفينيل متعدد الكلور، أو تركيب الغطاء، أو التثبيت، أو الختم تستحق تفاوتات واضحة بدلاً من ملاحظة عامة.

يجب أن يغطي فحص العينة الأبعاد والتجميع العملي. أدخل مركبات ثنائي الفينيل متعدد الكلور الفعلية، وقم بتوجيه الأسلاك المقصودة، وتناسب أغطية النهاية، وتحقق من الطول الكامل للقوس، والالتواء، والخدش، وتنوع الألوان، وفجوات الغطاء، وحركة اللوحة. ثم قم بتشغيل نظام LED ونظام التشغيل المقصود في ظل ظروف تمثيلية لتقييم درجة الحرارة والمظهر البصري.

ويجب الاتفاق على طرق الاختبار قبل مقارنة النتائج. للحصول على تصميم IP65، حدد ما إذا كان الاختبار ينطبق على عينة JE المجمعة أو على وحدة الإنارة النهائية لديك، بما في ذلك مدخل الكابل والأسلاك. قد تتضمن مستندات المواد إعلانات أو أوراق بيانات أو تقارير اختبار، ولكن يجب التأكد من توفرها وأهميتها بالنسبة للراتنج الدقيق ومواصفات الألومنيوم واللون وتكوين الإنتاج الذي يتم شراؤه.

يجب التعامل مع دعم تقديم UL أو ETL على أنه تنسيق للمستندات، وليس كمطالبة شهادة شاملة. إن سجل المادة أو ملف المكون أو إعلان المورد لا يجعل الغلاف الفارغ - أو المصباح النهائي - مدرجًا في قائمة UL أو ETL. يمكن مراجعة البناء النهائي والمكونات الكهربائية ودرجات الحرارة والمباعدة والأسلاك والغلاف والاستخدام المقصود من قبل هيئة إصدار الشهادات المختارة.

أخبر JE عن طريق التقديم والمستندات التي يتطلبها مختبرك أو شريك الاعتماد الخاص بك. يمكن لـ JE بعد ذلك تأكيد ما هو متاح للمواد والتكوينات المقترحة. إذا كان الاعتراف المحدد أو الإدراج أو تصنيف القابلية للاشتعال أو رقم الملف أو تقرير الاختبار إلزاميًا، فيجب الحصول على هذا الدليل والتحقق منه قبل الموافقة على الطلب. لا تستنتج ذلك أبدًا من شعار أو عائلة مواد عامة أو مشروع سابق.

من مراجعة الرسم إلى الموافقة على العينة وعرض أسعار الإنتاج

توفر الصين قدرة بثق عميقة، لكن موقع المصنع وحده لا يخبرك إلا بالقليل عن التحكم في الرسم، أو ملاءمة المكونات، أو إمكانية التكرار. تقوم شركة JE بتصنيع مقذوفات الألمنيوم والبلاستيك لإضاءة LED، بما في ذلك أغلفة الأنابيب، وملامح LED، وأنابيب الكمبيوتر، والأغطية الطرفية، والمبيتات ثلاثية المقاومة. بالنسبة لهذا المشروع، الدليل المفيد هو عملية رسم سريعة الاستجابة، وعينة تمثيلية، وخطة تفتيش محددة، وعرض أسعار يجعل حدود العرض واضحة.

سير عمل التخصيص: مراجعة الرسم، وملاحظات سوق دبي المالي، واختيار القالب، والتحقق من العينات، ومراقبة جودة الإنتاج

ابدأ بالتطبيق بدلاً من طلب فضفاض لـ "سكن T8". أرسل ملفات ثنائي الفينيل متعدد الكلور، والطول الإجمالي المستهدف، والتفضيل البصري، وإنهاء النهاية، وهدف الدخول، وواجهة التثبيت، والمستندات الإلزامية. يمكن لـ JE مقارنة هذه المدخلات بقالب عام موجود أو تحديد ما إذا كانت هناك حاجة إلى قالب خاص وقذف مخصص.

أثناء مراجعة الرسم، قم بحل خلوص اللوحة، وتعشيق الغطاء النهائي، وتوجيه الأسلاك، ومناطق حفظ المكونات، وأسطح الغلق، ومناطق التجميل المرئية. يجب أن تحدد تعليقات سوق دبي المالي الأبعاد التي يصعب الاحتفاظ بها أو فحصها وأي تغيير يؤثر على الأدوات أو التجميع أو التكلفة. يمكن لملف التعريف المخصص أن يحل مشكلة حقيقية في الواجهة، ولكنه يضيف أيضًا موافقة على الأدوات ويقفل المشروع في مقطع عرضي جديد. لا تطلب أدوات خاصة لمجرد تجنب تكييف حافة ثنائي الفينيل متعدد الكلور غير الحرجة.

يجب أن تمثل العينة المادة المتفق عليها، وطبقة الناشر، والمقطع العرضي من الألومنيوم، وتصميم الغطاء النهائي، والطول بشكل وثيق بما يكفي لاختبار المخاطر الحقيقية. سجل أي انحراف مقبول. بمجرد اجتياز العينة لفحوصات الأبعاد والتجميع والبصرية والحرارية والقابلة للتطبيق، قم بتجميد مراجعة الرسم المستخدمة لعرض أسعار الإنتاج.

ينبغي ربط مراقبة جودة الإنتاج بمتطلبات يمكن ملاحظتها: هوية المادة، وأبعاد المقطع العرضي الحرجة، وطول القطع، والاستقامة عند التحديد، وحالة السطح، ومظهر الناشر، وملاءمة الغطاء النهائي، وإدخال ثنائي الفينيل متعدد الكلور، وحماية التغليف. بالنسبة للتجمعات المغلقة، حدد كيفية فحص أداء الدخول وعلى أي مستوى أخذ العينات. يجب أن يوضح عرض الأسعار أيضًا ملكية الأدوات حيثما أمكن، ورسوم العينة، وكمية الطلب، وأساس المهلة الزمنية، وطريقة التعبئة، وشروط الشحن بدلاً من ترك هذه النقاط لافتراضات البريد الإلكتروني.

قائمة مراجعة RFQ: الطول، وهندسة ثنائي الفينيل متعدد الكلور، والناشر، وهدف IP، والأغطية النهائية، والتفاوتات، والكمية، والتعبئة، والوجهة، والوثائق المطلوبة

• طول:حدد طول القطع والطول الإجمالي المطلوب للتجميع ضمن النطاق المتوفر 600-2400 مم.
• هندسة ثنائي الفينيل متعدد الكلور:قم بإرفاق عرض اللوحة، وسمكها، ومخططها التفصيلي، وموضع الموصل، وعمليات حفظ المكونات، واتجاه الإدخال.
• الناشر:حدد جهاز كمبيوتر شخصيًا شفافًا أو متجمدًا وقم بوصف المظهر البصري الذي تحتاج إلى عرضه في العينة.
• هدف الملكية الفكرية:حدد IP20 أو IP65، الذي يقوم بالتجميع النهائي، والتكوين النهائي الذي سيتم اختباره.
• قبعات النهاية:تحديد الإنهاء، وخروج الكابل، ومتطلبات الموصل أو الدبوس، والاحتفاظ، والختم، وتخفيف الضغط.
• التسامح:حدد الأبعاد المهمة لملاءمة ثنائي الفينيل متعدد الكلور، ومشاركة الغطاء، والتركيب، والطول، وأجزاء التزاوج.
• كمية:قم بتقديم النموذج الأولي والإصدار التجريبي وكميات الإنتاج المتوقعة حتى يمكن مقارنة طرق القالب العام والعفن المخصص.
• التعبئة والتغليف:تحديد احتياجات حماية السطح، وحدود الحزمة، ووضع العلامات، وأي قيود معالجة متعلقة بالطول.
• وجهة:قم بتوفير بلد التسليم أو المدينة أو الميناء وشروط الشحن المفضلة وأي متطلبات لمستندات الاستيراد.
• التوثيق:قائمة الرسومات وتقارير التفتيش وسجلات المواد والإعلانات وأدلة الاختبار ومستندات تقديم الشهادات المطلوبة للموافقة.

أرسل هذه الحزمة مع مراجعة الرسم الخاصة بك لطلب خطة نموذجية وعرض أسعار الإنتاج لـغلاف أنبوب T8 LED مزدوج الجوانب مقاس 26 مم.
