ما هو غطاء نهاية أنبوب LED؟

اسمحوا لي أن أبدأ بشيء تعلمته في عامي الأول في مجال الإضاءة، عندما كنا لا نزال نتصارع مع الكوابح المغناطيسية وأنابيب الفلورسنت. لا أحد يفكر أبدًا في الحد الأقصى النهائي. إنهم ينظرون إلى الأنبوب، والسائق، والإسكان، والناشر. لكن تلك القطعة البلاستيكية الصغيرة في كل طرف؟ تم تجاهله حتى فشل. وعندما تفشل، تموت الوحدة بأكملها، أو ما هو أسوأ من ذلك، تصبح خطراً على السلامة.

أقوم بتقديم الاستشارات الخاصة بالمنتجات المتعلقة بالإضاءة الصناعية منذ أوائل عام 2017. لقد اختبرت آلاف المكونات، وتجولت في عشرات المصانع، وشاهدت المقاولين وهم يكافحون للحصول على جزء بقيمة دولار واحد. لذا، أود اليوم أن أجيب على سؤال قد يبدو بسيطًا ولكنه في الواقع بالغ الأهمية:ما هوغطاء نهاية أنبوب LED?

بحلول الوقت الذي تنتهي فيه من قراءة هذا، ستعرف بالضبط ما هي المواد المهمة، وما هي المعلمات التي لا يمكنك تجاهلها، وكيفية اختيار غطاء نهاية أنبوب LED المناسب لأي تطبيق. سأعطيك أمثلة حقيقية من ملفات مشروعي الخاصة، وفي النهاية، قمت بتجميع قسم الأسئلة الشائعة الذي يغطي الأسئلة التي يتم طرحها في أغلب الأحيان من قبل الكهربائيين ومديري المرافق وموظفي المشتريات.

ما هو غطاء نهاية أنبوب LED؟ النسخة القصيرة

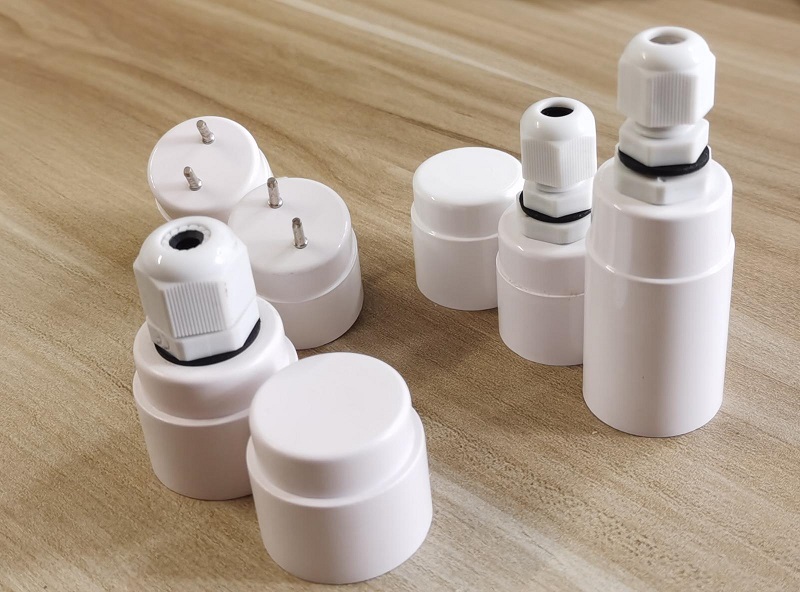

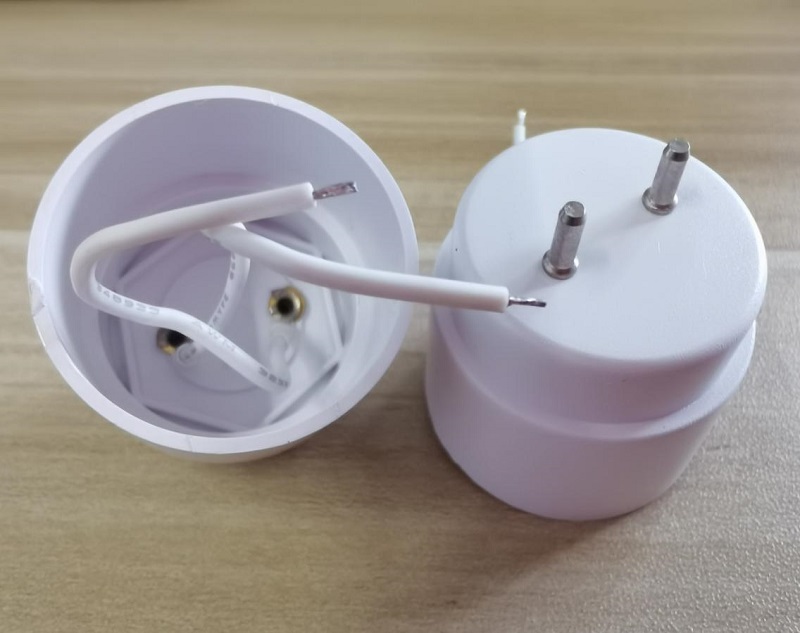

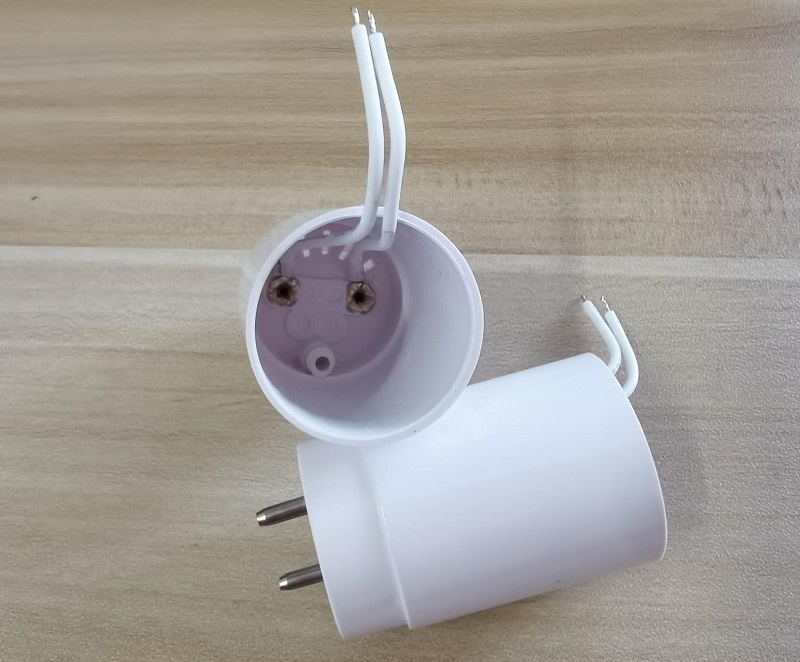

في اللغة الإنجليزية البسيطة، غطاء نهاية أنبوب LED هو المكون البلاستيكي أو المعدني الذي يغلق أطراف أنبوب LED الخطي (T8، T5، T12، وما إلى ذلك). فهو يحمل المسامير الكهربائية (G13، G5، وما إلى ذلك) في مكانها، ويحمي الأسلاك الداخلية، ويغلق الأنبوب من الغبار والرطوبة.

وبدون ذلك، قد يعرض الأنبوب الاتصالات الكهربائية الحية، مما يؤدي إلى مخاطر تتعلق بالسلامة ومشاكل في الموثوقية.

بعد سنوات من العمل في هذا المجال، أستطيع أن أقول بثقة الفرق بين الجودة العاليةغطاء نهاية أنبوب LEDويمكن للواحدة الرخيصة تحديد ما إذا كانت التركيبة ستستمر لمدة 50000 ساعة أو ستفشل خلال أشهر.

لماذا يتجاهل معظم الناس الحدود القصوى - ولماذا لا ينبغي لهم ذلك

في عام 2018، عملت مع سلسلة فنادق في فلوريدا قامت بتعديل 2000 من تركيبات T8 بأنابيب LED. وفي غضون ثمانية أشهر، بدأت الأعطال: الخفقان، والانقطاع، والأزيز.

تم اختبار مصابيح LED وبرامج التشغيل بشكل جيد. القضية؟ غطاء نهاية أنبوب LED.

استخدمت الشركة المصنعة بلاستيك ABS منخفض الجودة بدون تثبيت للأشعة فوق البنفسجية. إن التعرض لأشعة الشمس جعل المادة هشة، مما يسبب تشققات تسمح بدخول الرطوبة. والنتيجة: دبابيس متآكلة وأنابيب فاشلة.

وبعد استبدال الأغطية الطرفية بإصدارات من البولي كربونات المثبت للأشعة فوق البنفسجية، انخفض معدل الفشل إلى ما يقرب من الصفر - دون تغيير أنابيب LED نفسها.

المواد – ما تحتاج إلى معرفته

1. البولي كربونات (PC) – المعيار الذهبي

البولي كربونات مناسب لحوالي 90% من التطبيقات. وهو يقدم:

• مقاومة عالية للتأثير
• مقاومة الحرارة (120-130 درجة مئوية)
• استقرار الأبعاد ممتازة
• مقاومة اختيارية للأشعة فوق البنفسجية لمتانة طويلة الأمد

في بيئات التخزين البارد (منخفضة تصل إلى -20 درجة فهرنهايت)، يعمل الكمبيوتر الشخصي المملوء بالزجاج (PC+GF) بشكل جيد للغاية، حيث يقاوم التشقق والضغط الميكانيكي.

المعلمة الرئيسية:يُفضل تصنيف القابلية للاشتعال UL94 V-0 للتطبيقات التجارية.

2. نظام ABS – فعال من حيث التكلفة ولكنه محدود

ABS مناسب للبيئات الداخلية الخاضعة للرقابة. وهو يوفر:

• تكلفة أقل
• خصائص عزل جيدة

ومع ذلك، لديه عيوب:

• مقاومة ضعيفة للأشعة فوق البنفسجية
• انخفاض تحمل الحرارة (90-100 درجة مئوية)
• عرضة للاصفرار والهشاشة مع مرور الوقت

في المناطق ذات ضوء الشمس العالي، غالبًا ما تتحلل أغطية ABS الطرفية بسرعة، مما يؤدي إلى زيادة تكاليف الصيانة.

3. PBT – خيار عالي الأداء

PBT مثالي للبيئات الصعبة. تشمل الفوائد ما يلي:

• مقاومة عالية للحرارة (تصل إلى 150 درجة مئوية)
• مقاومة كيميائية ممتازة
• امتصاص منخفض للرطوبة

ويشيع استخدامه في البيئات الصناعية مثل المخابز والمصانع والمنشآت ذات درجة الحرارة العالية.

المعلمات الرئيسية – ما يجب التحقق منه قبل الاختيار

عندما أقوم بتقييم غطاء نهاية أنبوب LED، أنظر إلى قائمة قصيرة من المعلمات. لا تخطي أي من هذه.

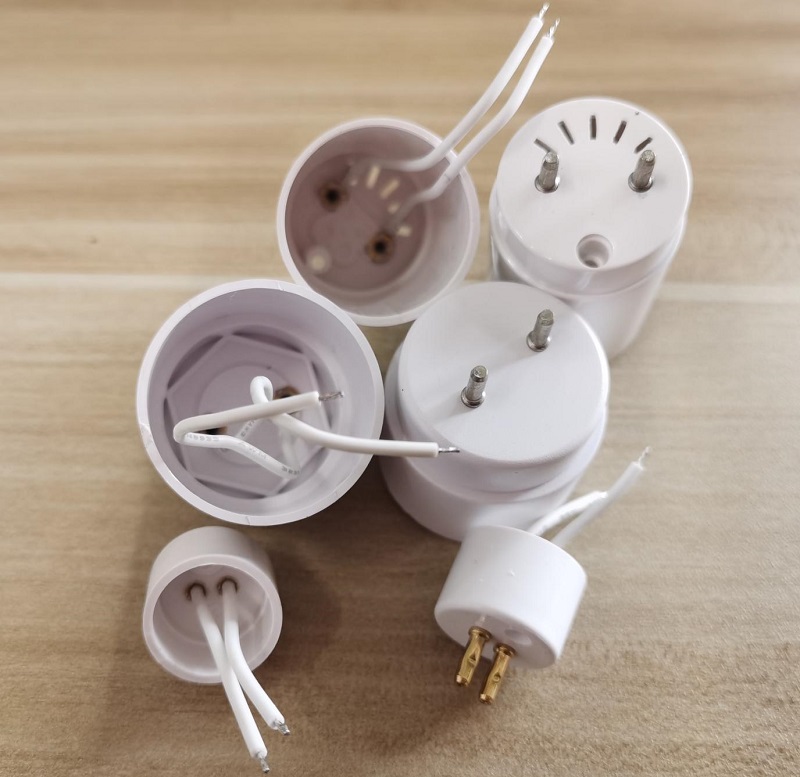

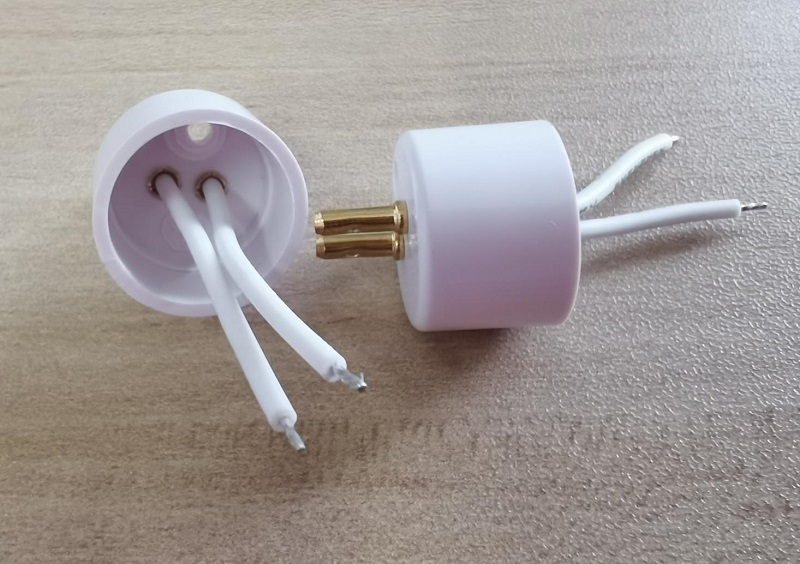

نوع الدبوس والتباعد- يستخدم T8 دبابيس G13 (مسافة 13 مم). يستخدم T5 G5 (مسافة 5 مم). تستخدم بعض الأنابيب المتخصصة G24 أو قواعد أخرى. يجب أن يتطابق الحد الأقصى النهائي تمامًا. لقد رأيت الموردين يرسلون أغطية نهائية "عالمية" تدعي أنها تناسب كليهما - فهي لا تعمل بشكل جيد.

مادة دبوس- معظم الدبابيس مصنوعة من النحاس المطلي بالنيكل أو القصدير. النيكل أفضل لمقاومة التآكل. القصدير أرخص لكنه يمكن أن يتأكسد في البيئات الرطبة. بالنسبة لتطبيقات المصانع الساحلية أو الكيميائية، أصر على النحاس المطلي بالنيكل.

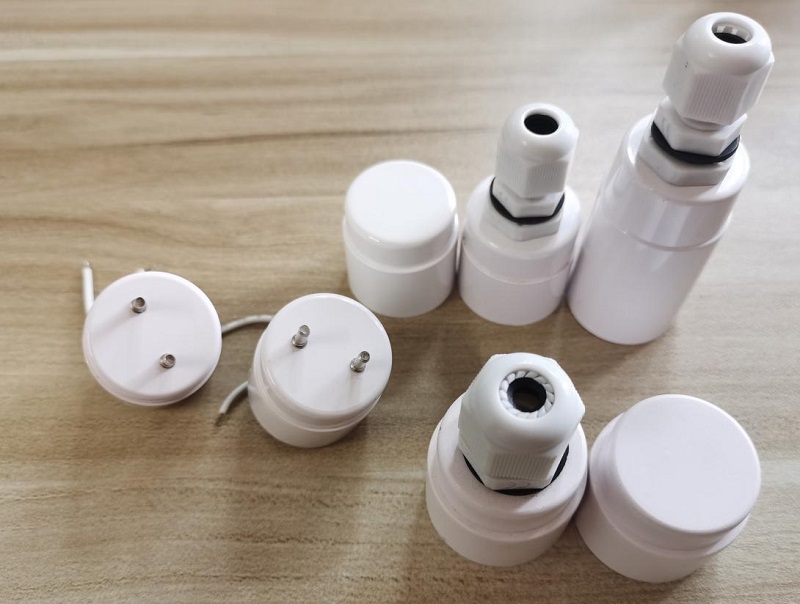

تصنيف IP (حماية الدخول)- للاستخدام الداخلي الجاف، IP20 جيد. بالنسبة للأماكن الرطبة (الحمامات، الأفنية المغطاة)، ابحث عن IP44 أو IP54. بالنسبة للمناطق الخارجية أو المناطق المغسولة، تحتاج إلى IP65 أو IP66 على غطاء نهاية أنبوب LED نفسه، ولكن تذكر أن ختم الأنبوب بأكمله مهم. الحد الأقصى النهائي هو جزء واحد فقط.

تصنيف القابلية للاشتعال– UL94 V-0 يعني أن البلاستيك ينطفئ ذاتياً خلال 10 ثواني. يسمح V-2 ببعض القطرات المشتعلة. بالنسبة للمباني التجارية، تتطلب العديد من الأكواد V-0. تحقق دائمًا من اللوائح المحلية.

نطاق درجة حرارة التشغيل—الكمبيوتر القياسي أو ABS عادة ما يكون من -20 درجة مئوية إلى +60 درجة مئوية. بالنسبة للتخزين البارد أو البيئات عالية الحرارة، تحتاج إلى نطاقات ممتدة. يمكن أن يصل PBT إلى -40 درجة مئوية أو +120 درجة مئوية.

الامتثال لـ RoHS و REACH- إلزامي لأوروبا، ولكن حتى بالنسبة للمشاريع الأمريكية، فهي علامة على وجود مصنع مسؤول.

اسمحوا لي أن أقدم لكم مثالاً حقيقيًا لكيفية تنفيذ هذه المعلمات. قبل بضع سنوات، كنت أساعد أحد مصممي الإضاءة في تحديد أنابيب LED لمحطة مترو أنفاق في بوسطن. كانت البيئة تحتوي على اهتزازات (القطارات)، ورطوبة (تسربات في النفق)، وتقلبات في درجات الحرارة (من هواء الشتاء المتجمد إلى الصيف الدافئ). لقد اخترناغطاء نهاية أنبوب LEDمصنوع من جهاز كمبيوتر مثبت بالأشعة فوق البنفسجية، UL94 V-0، مع دبابيس نحاسية مطلية بالنيكل، تصنيف IP65، وحشية من السيليكون بين الغطاء وجسم الأنبوب. يكلف هذا الحد الأقصى 0.70 دولارًا بدلاً من 0.30 دولارًا. لكن المحطة كان بها 5000 أنبوب. لقد وفر لهم المبلغ الإضافي البالغ 2000 دولار مقدمًا ما يقدر بنحو 15000 دولار من مكالمات الصيانة على مدار خمس سنوات.

رؤية المشروع الحقيقية

في مشروع محطة مترو الأنفاق، قمنا بتحديد أغطية نهاية أنبوب LED بما يلي:

• بولي كربونات مثبت بالأشعة فوق البنفسجية
• تصنيف UL94 V-0
• دبابيس نحاسية مطلية بالنيكل
• ختم IP65 مع حشية السيليكون

كان فرق التكلفة لكل وحدة ضئيلًا، لكنه قلل بشكل كبير من نفقات الصيانة على المدى الطويل.
