الدليل النهائي لعام 2026 لمبيت أنبوب LED T8 المزود بلوحة PCB مقاس 10 مم: البيانات الحرارية والتوافق مع CAD وUL ثلاثي الأبعاد

ملخص تنفيذي: الوجبات السريعة الرئيسية لمصنعي مصابيح LED التجارية في الولايات المتحدة

في صناعة الإضاءة التجارية ذات التنافسية العالية في أمريكا الشمالية، تملي الهوامش والكفاءة النجاح. بينما يتطلع مطورو الإضاءة إلى تحسين الأداء مع خفض تكاليف التصنيع، يظل الشكل الهيكلي للأنبوب الخطي T8 هو المحرك المهيمن. الرائد لديناغطاء أنبوبي LED T8 ممتاز مع PCB 10 مميمثل خطوة تطورية هائلة. من خلال تخصيص مساحة بثق الألومنيوم خصيصًا للوحات الدوائر المطبوعة القياسية مقاس 10 مم، فإننا نتخلص من المساحة الهيكلية الميتة، ونخفض أوزان المبيت، ونخفض تكاليف المواد الخام دون المساس بالصلابة.

بالنسبة للموزعين والمقاولين ومصنعي المعدات الأصلية (OEMs) في الولايات المتحدة، يعني هذا التخصص إدارة حرارية أسهل وخصائص كهربائية يمكن التنبؤ بها وتوافق مادي مباشر مع خطوط تجميع SMT (تقنية التركيب السطحي) الآلية عالية السرعة. تواصل JE دعم هذه العمليات العالمية باعتبارها شريك التصنيع الرئيسي في الصين، مما يسد الفجوة بين سرعات الإنتاج كبيرة الحجم ومعايير الجودة الدقيقة.

إدارة الحرارة المتقدمة: تقديم بروتوكول الدقة ThermaCore 10 مم

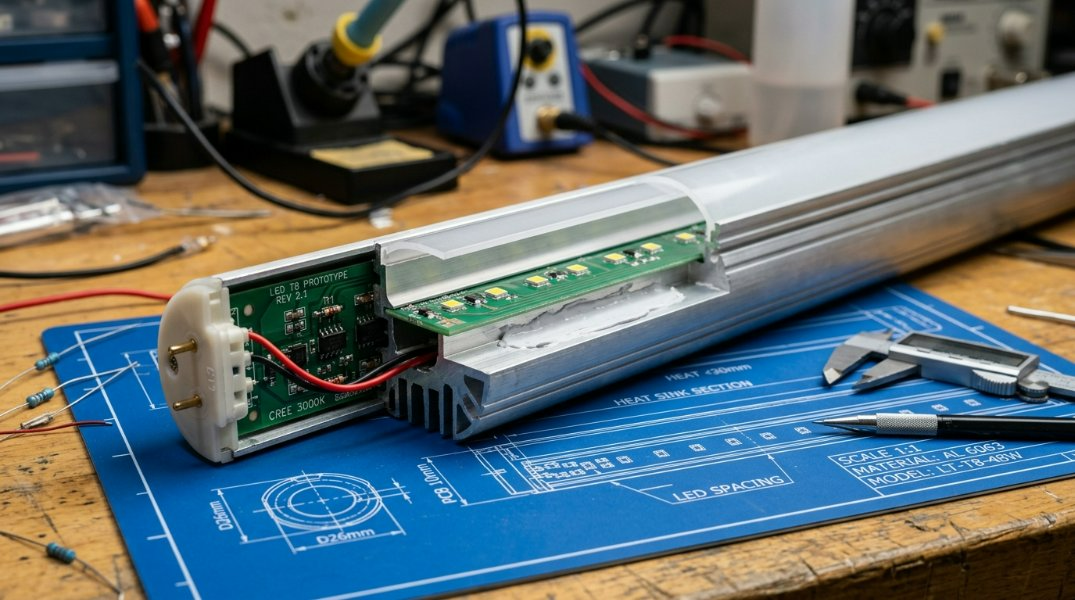

إن عنق الزجاجة الأساسي لطول عمر LED هو التدهور الحراري. لحل هذا التحدي الذي يواجه التطبيقات عالية المخرجات، قدمت JEبروتوكول الدقة ثيرماكور 10 ملم. تعمل منهجية التصميم هذه على تحسين مساحة سطح التلامس بين حامل PCB مقاس 10 مم والعمود الفقري لمبيت الألمنيوم AL6063-T5. من خلال الحفاظ على اختلافات التسامح أقل من 0.05 مم، يعمل هذا البروتوكول على زيادة كفاءة نقل الحرارة مباشرة من الثنائيات إلى قنوات تبديد الحرارة الخارجية.

سد الفجوة: بيانات التبديد الحراري التفصيلية وتحليل البثق

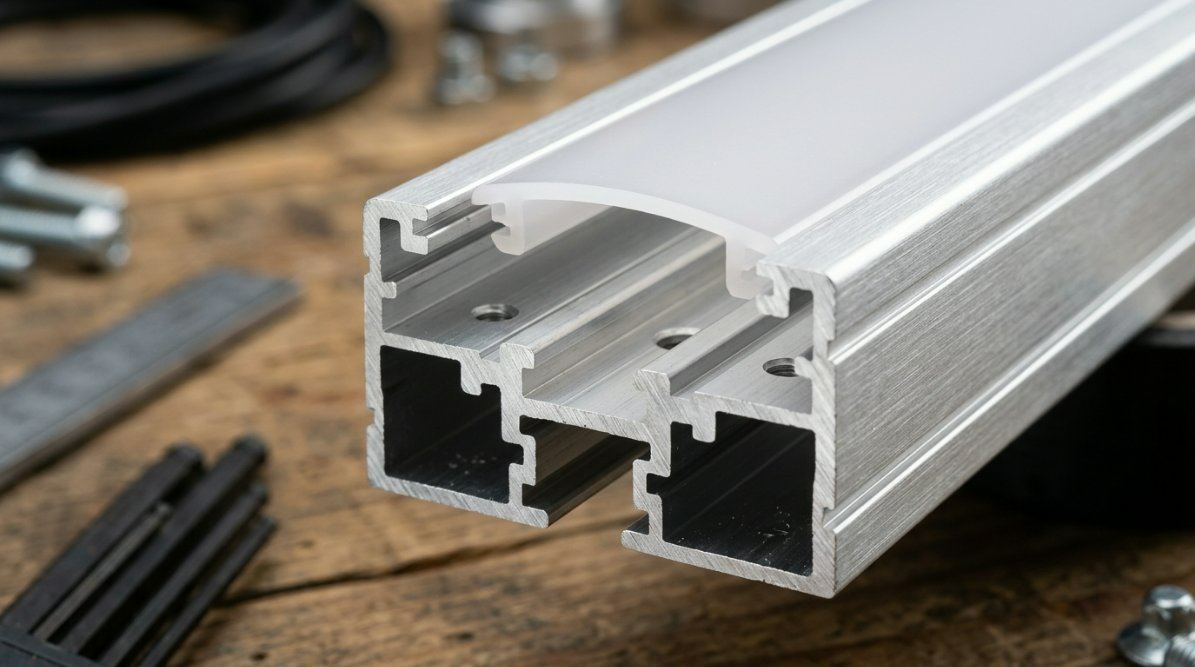

باستخدام سبيكة AL6063-T5 الهيكلية، تعمل مقاطع البثق الخاصة بنا كمشتتات حرارية عالية الكفاءة. في مختبرات الاختبار،بروتوكول الدقة ثيرماكور 10 ملمأظهر موصلية حرارية مذهلة تبلغ 200 واط/م·ك. يقلل هذا النظام من المقاومة الحرارية الإجمالية بنسبة تصل إلى 18% مقارنة بمساكن T8 العامة متعددة الملاءمة والتي تستوعب عروض PCB المختلفة. في ظل التشغيل المستمر عند 120 فولت/277 فولت، تظل درجات حرارة الوصلات عند مستوى LED دائمًا أقل من 65 درجة مئوية (149 درجة فهرنهايت)، مما يمنع انخفاض قيمة اللومن ويضمن عمرًا يتجاوز 50000 ساعة.

تسريع التصميم: تنزيلات نموذج CAD ثلاثي الأبعاد للتعديلات التحديثية المخصصة

لتقليل دورات التصميم للفرق الهندسية، تقدم JE نماذج CAD ثلاثية الأبعاد شاملة (متوفرة بتنسيقات STP وSTEP وDWG). تسمح هذه النماذج الرقمية الدقيقة بإعداد نماذج أولية سريعة، مما يمكّن المهندسين من تشغيل عمليات المحاكاة الحرارية لتحليل العناصر المحدودة (FEA) وفحوصات الإعداد المادي قبل بدء الإنتاج بكميات كبيرة. يعد هذا التكامل الهيكلي أمرًا أساسيًا لتطوير تركيبات الإضاءة الخطية المبسطة والمتينة لعطاءات التعديل التحديثي التنافسية.

الامتثال التنظيمي في الولايات المتحدة: التنقل بين معايير UL لعام 2026 ومواصفات DLC V6.0

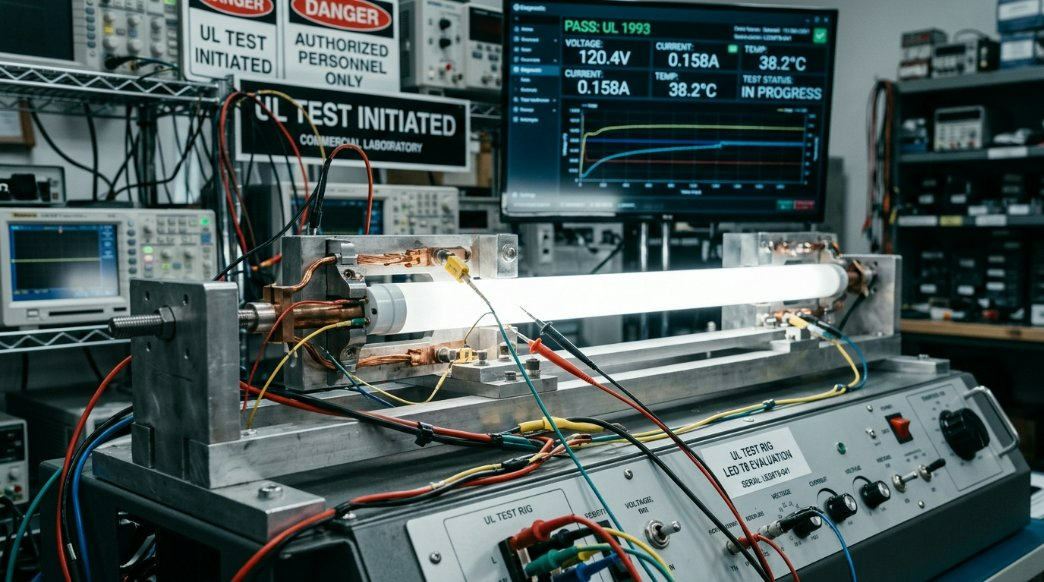

يتطلب استيراد وتوزيع منتجات الإضاءة التجارية في أمريكا الشمالية الالتزام الصارم بأطر السلامة والكفاءة. يعد اختيار التجميعات الفرعية المتوافقة أمرًا بالغ الأهمية عند التقدم للحصول على شهادات UL 1598 (وحدات الإنارة) وUL 1993 (المصابيح ذاتية الصابورة). جيأنظمة إسكان أنبوب LED T8 المخصصة من JEاستخدم مواد خام من البولي كربونات (PC) عالية التأثير ومقاومة للحريق والتي تفي بسهولة بتصنيفات القابلية للاشتعال UL 94 V-0.

ضمان التوافق مع FCC وCE وRoHS للسوق الأمريكية

وبعيدًا عن الأداء الحراري، يعد التوافق الكهرومغناطيسي (EMC) والسلامة البيئية أمرًا حيويًا بالنسبة للعقود واسعة النطاق التي تعقدها البلديات والشركات. تم تصميم مبيتاتنا لحماية محركات التردد العالي بشكل فعال، مما يسهل الامتثال لحدود لجنة الاتصالات الفيدرالية (FCC) الجزء 15 من الفئة ب. علاوة على ذلك، فإن جميع المواد المستخدمة في عمليات التصنيع في JE حاصلة على شهادة CE بالكامل ومتوافقة مع RoHS، مما يضمن عدم احتوائها على مواد خطرة محظورة وتبسيط موافقات سلسلة التوريد الدولية.

دليل المواصفات الفنية: مصفوفة مبيتات PCB القياسية مقابل عالية الإخراج مقاس 10 مم

تتميز مجموعة منتجاتنا بالعديد من خيارات التكوين المصممة لتلبية المتطلبات المعمارية المتنوعة. فيما يلي مصفوفة هيكلية تعرض السمات التقنية لتنوعاتنا المقاومة للمياه القياسية وعالية الإنتاج:

برنامج تعليمي عملي خطوة بخطوة: تجميع مقاوم للماء من 4 خطوات لمساكن T8

يتطلب الحفاظ على أختام عالية تصنيف IP67 على المقاطع الخطية إعدادًا دقيقًا وتنفيذًا دقيقًا. اتبع إجراء التثبيت المكون من أربع خطوات والمدعوم من الخبراء لتحقيق أقصى قدر من الموثوقية الميدانية.

الخطوة 1: إدخال PCB بدقة 10 مم وتطبيق المعجون الحراري

قم بتنظيف ركيزة غلاف الألومنيوم جيدًا باستخدام كحول الأيزوبروبيل لإزالة الغبار والزيوت. ضع طبقة رقيقة ومتساوية من المعجون الحراري غير الموصل أو قم بتشغيل شريط لاصق عالي الحرارة أسفل القناة المركزية. قم بتحريك لوحة PCB مقاس 10 مم بعناية في مسار البثق، مع التأكد من وضعها بشكل مسطح مع عدم وجود جيوب هوائية أسفلها.

الخطوة 2: تأمين غطاء الناشر المصنوع من البولي كربونات (PC).

قم بمحاذاة غطاء الكمبيوتر المنتشر داخل فتحات القفل الهيكلية. قم بتحريك الغطاء أو الضغط عليه بقوة داخل المسارات حتى يستقر في مكانه. تأكد من أن التركيب ثابت على طول الأنبوب بالكامل لمنع الضغط الهيكلي غير المتكافئ على المكونات الداخلية.

الخطوة 3: عملية العزل المائي وإعادة إغلاق الغطاء النهائي بمعيار IP67

قم بحقن مانع التسرب السيليكوني عالي الجودة والمعالج بشكل محايد في غرف التجويف الخاصة بالأغطية الطرفية المقاومة للماء. قم بتغذية أسلاك التوصيل من خلال قنوات الحلقات المطاطية الداخلية واضغط على الغطاء النهائي مقابل الوجه المقطوع لملف الإسكان المصنوع من الألومنيوم. قم بتأمين التجميعات باستخدام أجهزة التركيب المصنوعة من الفولاذ المقاوم للصدأ.

الخطوة 4: اتصال الدبوس النهائي واختبار العزل الكهربائي

قم بإجراء اختبار المقاومة الكهربائية وتحمل العزل الكهربائي (يُسمى عادةً اختبار Hi-Pot) للتحقق من عدم وجود مسارات ذات جهد عالي تقصر الدائرة الكهربائية على قذف الألومنيوم. افحص بصريًا حبات السيليكون حول محيط الغطاء النهائي لضمان الختم المحكم الكامل.

إرشادات الحساب الرياضي والكهربائي للأطوال المخصصة T8

تتطلب هندسة التركيبات المخصصة القوية فهمًا شاملاً لحدود الحرارة الميكانيكية وديناميكيات الطاقة. تجنب فشل النظام من خلال استخدام أطر الرياضيات المتخصصة أدناه.

صيغ تحميل مصدر الطاقة وحسابات القوة الكهربائية الدقيقة لكل قدم

لتأمين تركيب آمن ومستقر، يجب على المهندسين حساب احتياجات الطاقة التراكمية وترك مساحة أمان لإمدادات الطاقة (عادةً 20% لسائقي الفئة 2 في ظل ظروف التحميل المستمر).

1. حساب إجمالي اللقطات الخطية:
   L_total = (كمية الأنابيب) × (طول الوحدة بالقدم)

2. تحديد الحد الأقصى لاستهلاك الطاقة (P_max):
   P_max = L_total × P_ft
   حيث P_ft = سحب الطاقة لكل قدم (على سبيل المثال، 4.5 وات/قدم لمركبات ثنائي الفينيل متعدد الكلور عالية الكفاءة مقاس 10 مم)

3. حساب الحد الأدنى لسعة السائق المطلوبة (P_driver):
   P_driver = P_max x 1.20 (يتضمن هامش الأمان القياسي بنسبة 20%)

مثال:
   بالنظر إلى 100 وحدة من أنابيب T8 بطول 4 أقدام تعمل بقوة 4.5 وات لكل قدم:
   L_الإجمالي = 100 × 4 = 400 قدم
   P_max = 400 × 4.5 = 1800 واط
   P_driver = 1,800 × 1.20 = 2,160 واط من القدرة التراكمية المطلوبة.

الأسئلة المتداولة (الأسئلة الشائعة)

هل تتوافق أغلفة PCB T8 مقاس 10 مم مع الأنظمة البيئية للمنزل الذكي (Matter وApple HomeKit وAmazon Alexa)؟

نعم. نظرًا لأن مبيتاتنا عبارة عن حاويات مادية مصممة لدعم شرائط LED القياسية مقاس 10 مم، فإن التوافق يعتمد كليًا على برنامج تشغيل LED ووحدة التحكم التي تختارها. من خلال ملء المساحة الداخلية بشرائط LED ذكية مقاس 10 مم متوافقة مع Matter أو Zigbee، يمكنك دمج نظام الإضاءة الخطي T8 الخاص بك مع أي منصة منزلية ذكية حديثة.

ما هي تفاوتات القطع الدقيقة وفترات التباعد لكل متر لشرائط LED مقاس 10 مم؟

تخضع تفاوتات القطع ومعلمات التباعد لتصميم ثنائي الفينيل متعدد الكلور الذي اخترته. من الناحية الهيكلية، يتم قطع سحب الألمنيوم المتميز من JE إلى درجة تحمل فيزيائية دقيقة للغاية تبلغ +/- 0.5 مم. ننصح الفرق الهندسية بترك مساحة خالية لا تقل عن 1.5 ملم عند كل طرف من طرفي الأنبوب للسماح بآثار نحاسية آمنة ورؤوس توصيل طرفية.

ما هي تعليمات السلامة الهامة للحفاظ على شهادة IP67/IP68 Flex؟

للحفاظ على مقاومة عالية للماء والغبار وفقًا لمعايير IP67/IP68 على مدى فترات خدمة طويلة، يجب عليك استخدام مواد مانعة للتسرب من السيليكون عالية الجودة معالجة محايدة والتي لن تؤدي إلى تآكل آثار النحاس. تأكد دائمًا من أن كابلات الطاقة الخارجية يتم توجيهها بشكل آمن من خلال غدد مطاطية لتخفيف الضغط من الدرجة الصناعية، وقم بإجراء اختبارات الضغط التفاضلي على دفعات العينات للتحقق من سلامة الختم.

ارفع مستوى إنتاجك: كن شريكًا معنا على https://www.jeledprofile.com/led-t8-tube-housing-with-10mm-pcb.html

سواء كنت تقوم بتصميم تركيبات لمصفوفات مشاتل النباتات الحساسة، أو البيئات الصناعية الباردة، أو المشاريع المعمارية الحديثة، فإن العمل مع شركة تصنيع ذات خبرة يحدث فرقًا كبيرًا. استكشف موقعنا المخصصغلاف أنبوب LED T8 مع بوابة تقنية PCB 10 مملمراجعة المخططات المعمارية التفصيلية، وتحديدات الأكسدة المخصصة، وهياكل التسليم بالجملة.
