مبيت أنبوب LED T8 مزود بلوحة PCB مقاس 10 مم: الأسئلة الشائعة للمشتري الأمريكي وفحوصات الملاءمة ودليل المصادر لعام 2026

الوجبات السريعة الرئيسية لمشتري الإضاءة في الولايات المتحدة

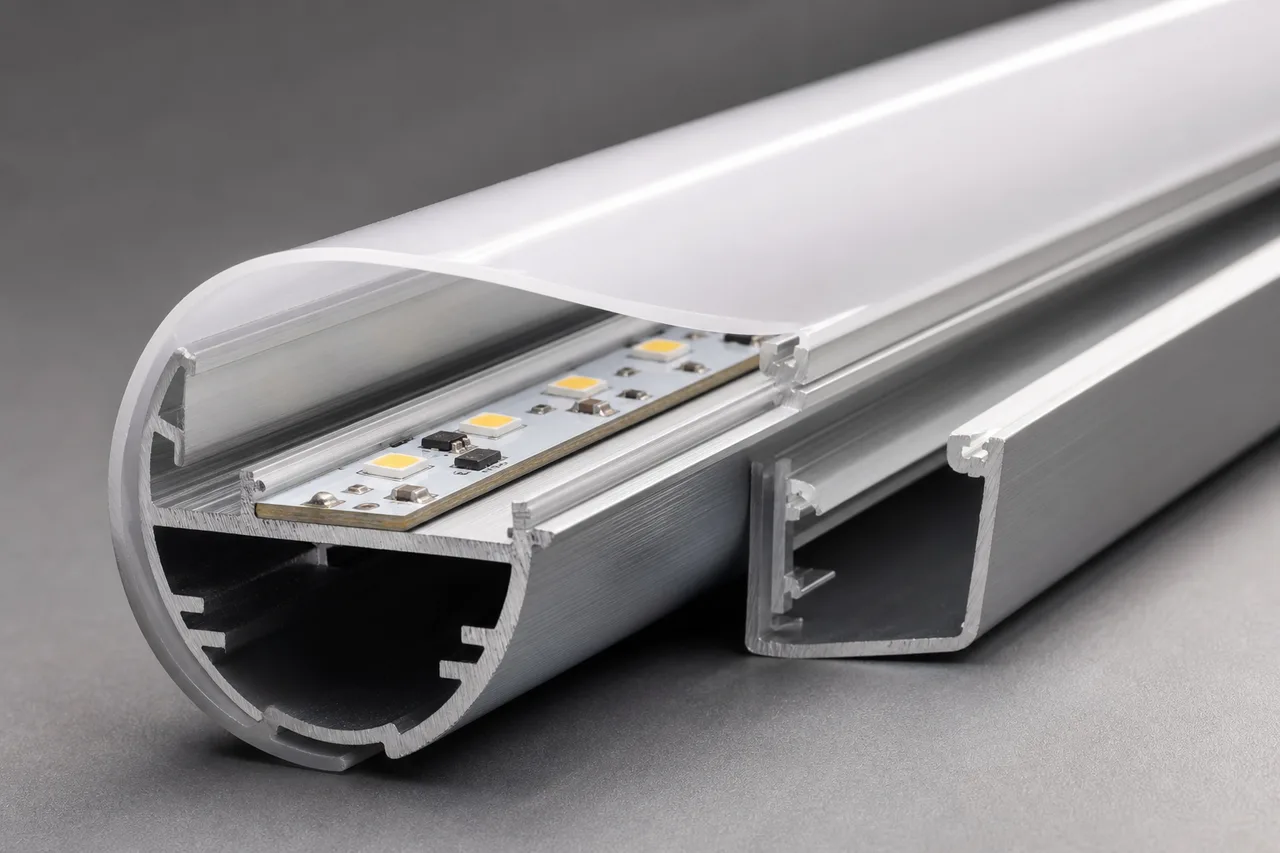

العبارةJE هيكل أنبوبي شبه ألومنيوم/شبه بلاستيكييصف الهيكل العملي وراء فئة المنتج هذه: قاعدة ألومنيوم 6063 تحمل لوحة LED وتساعد في إدارة الحرارة، بينما يشكل ناشر البولي كربونات الغطاء البصري المرئي. هذا التقسيم مهم. يمنح الألومنيوم لوحة PCB سطحًا ثابتًا للتثبيت وعمودًا فقريًا ميكانيكيًا يمكن التنبؤ به؛ يتحكم الناشر في المظهر ونقل الضوء والوصول إلى اللوحة. إنها ليست مجرد قشرة زخرفية.

بالنسبة للمشترين الأمريكيين، السؤال الأول ليس السعر. إنه التوافق. يعد PCB مقاس 10 مم أضيق من العديد من لوحات أنابيب LED العامة، ويجب أن يتناسب السائق مع الهيكل دون الضغط على الناشر أو التدخل في أغطية النهاية. تم إدراج JE-28 مع الحد الأقصى لارتفاع السائق وهو 12 مم، لذلك يجب فحص تفاصيل جسم السائق والأسلاك والعزل وتخفيف الضغط معًا وليس بشكل منفصل.

المعيار JE-28 هو IP20. وهذا يجعلها مناسبة لتجفيف وحدات الإنارة الداخلية وتجميعات الأنابيب ذات النمط التحديثي، وليس تلقائيًا لمناطق الغسيل أو التركيبات المكشوفة. توفر شركة JE أيضًا أنماطًا من أغلفة الأنابيب المقاومة للماء لتطبيقات مثل إضاءة النباتات، وإضاءة الثلاجة، ومواقف السيارات الخارجية، ولكن ينبغي ذكرها على أنها التكوين المناسب المقاوم للماء. ابدأ بـغلاف أنبوب JE LED T8 مع PCB 10 ممالمواصفات واطلب الرسم الدقيق قبل الموافقة على أمر الإنتاج.

مواصفات غلاف JE-28 LED T8: الأبعاد والمواد وخيارات التكوين

JE-28 عبارة عن مبيت T8 مقاس 26 مم مصمم لحجم لوحة PCB مقاس 10 × 1.2 مم. هذا البعد هو نقطة البداية للتأهيل الميكانيكي. يمكن للوحة التي يبلغ عرضها الاسمي 10 مم أن تسبب مشاكل إذا كان ارتفاع مكونها أو وصلات اللحام أو موضع الموصل أو طريقة التثبيت يختلف عن العينة المستخدمة أثناء تطوير الإسكان.

يستخدم الهيكل قاعدة ألومنيوم 6063 مع خيارات ناشر من البولي كربونات وأغطية نهاية بلاستيكية. يسرد JE ترتيب السائق الداخلي والحد الأقصى لارتفاع السائق 12 ملم. تتراوح الأطوال المتوفرة من 600 ملم إلى 2400 ملم، وتتوفر أطوال مخصصة. يجب التعامل مع الطول وتشطيب الناشر ونمط الغطاء النهائي وموضع السائق كقرار تجميع واحد لأن كل منها يؤثر على التثبيت وتوزيع الضوء والتعبئة.

كيفية تأهيل مبيت T8 قبل الطلب: فحوصات PCB، والسائق، والناشر، والغطاء النهائي

يمكن أن يبدو السكن صحيحًا على صفحة الكتالوج ويظل يفشل أثناء التجميع. الأسباب المعتادة ليست مثيرة: يبلغ طول السائق بضعة ملليمترات جدًا، أو ينحني ثنائي الفينيل متعدد الكلور أسفل الناشر، أو أن الغطاء الطرفي لا يحتفظ بالأنبوب بشكل آمن، أو أن الموصل لا يترك مجالًا لثني السلك الداخلي. تأهيل التجميع الكامل، وليس فقط سحب الألمنيوم.

1. تأكيد الخطوط العريضة لثنائي الفينيل متعدد الكلور.أرسل إلى JE رسم اللوحة الفعلي، بما في ذلك العرض 10 مم، والسمك 1.2 مم، وفتحات التثبيت، والمحافظ النحاسية، والموصلات، والمكونات الأطول. لا تعتمد على حجم اللوحة الاسمي وحده.
2. تحقق من مظروف السائق.قارن الحد الأقصى للارتفاع والعرض للسائق مع حد المبيت البالغ 12 ملم. قم بتضمين المحطات الطرفية والانكماش الحراري والأكمام العازلة ومخارج الأسلاك في مراجعة التخليص.
3. افحص ملاءمة الناشر.اختبر غطاء البولي كربونات المحدد من حيث الاشتباك والانحناء ونقاط الاتصال المرئية وقوة الإزالة. يمكن للناشر الضيق للغاية أن يضغط على البثق. يمكن للواحدة التي تكون فضفاضة جدًا أن تهتز أثناء النقل.
4. مراجعة قبعات النهاية والأسلاك.تأكد من مادة الغطاء، وطريقة الاحتفاظ، وممر الأسلاك، والوصول إلى الموصل، وما إذا كان الأنبوب النهائي يجب أن يفي بمعايير تثبيت محددة أو واجهة تثبيت العميل.
5. الموافقة على العينة النهائية.قم بتشغيل الأنبوب المجمع، وافحص سلوك الحرارة ومظهر الضوء، ثم اختبر الإدخال في التركيب أو المشابك المستهدفة. قم بتسجيل إصدارات المكونات المعتمدة قبل تقديم أمر الإنتاج.

اطلب رسم البثق والعينة المادية عندما يكون لدى المشروع تصاريح ثابتة للتركيبات. تكشف العينة أيضًا عن مشكلات التعبئة والتغليف والمناولة التي لا تظهرها الرسومات. يمكن أن تصل الأنابيب الطويلة مع علامات ناشرة أو تلف في الغطاء النهائي أو انحناء طفيف إذا كان تصميم الكرتون غير مطابق لطول الشحن. إصلاحها غير مكلف قبل الإنتاج الضخم ومكلف لإصلاحها بعد شحن التوزيع في الولايات المتحدة.

الأسئلة الشائعة: هل غلاف الأنبوب JE-28 LED T8 مقاوم للماء أم مناسب للإضاءة الخارجية والفريزر؟

المواصفات القياسية JE-28 المقدمة من JE هي IP20، لذلك يجب معاملتها على أنها مبيت في الموقع الجاف. يعد هذا التمييز أمرًا بالغ الأهمية بالنسبة للمشترين الذين يحددون إضاءة المصنع، أو إضاءة الثلاجة، أو مواقف السيارات الخارجية، أو أي تركيب معرض للتكثيف أو الرذاذ أو الغبار أو درجات الحرارة. تنص شركة JE على أنها توفر أنماط غلاف T8 مقاومة للماء لتطبيقات خاصة، ولكن يجب تحديد الإصدار المقاوم للماء والاقتباس بشكل منفصل.

هل سيناسب PCB مقاس 10 مم والمشغل الداخلي غلاف الأنبوب T8 هذا؟

نعم، تم تحديد JE-28 للوحة PCB مقاس 10 × 1.2 مم وترتيب محرك داخلي، مع أقصى ارتفاع للمحرك يبلغ 12 مم. هذا لا يعني أن كل لوحة مقاس 10 مم وكل محرك داخلي سيكون مناسبًا. يجب أن يظل أطول مصباح LED ومكثف وموصل وسلك ملحوم في اللوحة لديك ضمن الخلوص الداخلي المتاح. أرسل إلى JE ملف PCB وورقة بيانات برنامج التشغيل لمراجعة ملائمة، ثم تحقق من النتيجة باستخدام عينة مملوءة.

كيف تعمل العينات وموك والأطوال المخصصة والأدوات والشحن إلى وكيل شحن أمريكي؟

تنص شركة JE على أنها يمكنها تقديم العينات وعروض الأسعار والأطوال المخصصة وقذف OEM/ODM والشحن إلى مستودع وكيل الشحن الخاص بالعميل. تعتمد التفاصيل التجارية على ملف التعريف المحدد، والناشر، والأغطية النهائية، وحالة الأدوات، والكمية، والتعبئة، وترتيب الوجهة. اطلب مهلة العينة، وموك الإنتاج، ورسوم الأدوات إذا كانت هناك حاجة إلى قالب خاص، وتحمل طول القطع، وأبعاد الكرتون، والمستندات المرفقة مع الشحنة. إذا كان فريقك يستخدم وكيل شحن أمريكي، فقم بتوفير عنوان المستودع ومتطلبات وضع علامات على البضائع قبل الانتهاء من عرض الأسعار.

شركة JE Dongguan للتصنيع وتصنيع المعدات الأصلية/تصنيع التصميم الشخصي (OEM/ODM) وتوثيق وحدات الإنارة النهائية

تقوم شركة JE، المعروفة رسميًا باسم Dongguan Jinen Lighting Technology Co., Ltd.، بتصنيع مكونات الإضاءة LED المبثوقة في دونغقوان، الصين. تشتمل مجموعتها على مقاطع ألومنيوم LED، ومقاطع بلاستيكية LED، وأنابيب وموزعات PC، وأغطية أنابيب T5، وT6، وT8، وT10، وT12، بالإضافة إلى أغطية إضاءة ثلاثية المقاومة. يعد اتساع المنتج مفيدًا عندما يتغير حجم المشروع أو إنشائه بعد النموذج الأولي الأول. يمكن للمشتري مقارنة هيكل شبه ألومنيوم، أو قاعدة ألومنيوم كاملة، أو قطر أنبوب مختلف من خلال نفس المورد بدلاً من إعادة تشغيل عملية التوريد بأكملها.

تدعم JE القوالب العامة، والقوالب الخاصة، وبثق OEM/ODM، وأعمال المشاريع المخصصة. يمكن أن يكون تحديد مصادر القالب العام منطقيًا بالنسبة لهندسة JE-28 القياسية عندما يتطابق ملف التعريف بالفعل مع متطلبات ثنائي الفينيل متعدد الكلور ومتطلبات الناشر. يصبح القالب الخاص أكثر قابلية للدفاع عندما تحتاج إلى جيب موصل غير قياسي، أو ميزة تركيب مختلفة، أو غطاء نهاية خاص، أو مقطع عرضي منقح. يعتمد الاختيار الصحيح على الحجم المتوقع ومدى التحكم الذي تحتاجه في العرض المستقبلي.

بالنسبة للمستوردين ومصانع الإضاءة الأمريكية، يجب أن تغطي الوثائق أكثر من صورة المنتج. اطلب رسم الملف الشخصي، ووصف المادة، وخيار الناشر، وتفاوت الطول، ومواصفات الغطاء النهائي، وتفاصيل التعبئة، والمعلومات الكهربائية لوحدة الإنارة المكتملة. الغلاف نفسه ليس مثل أنبوب LED النهائي المعتمد. إذا كان العميل أو AHJ أو الموزع أو مواصفات المشروع تتطلب قوائم معينة أو مستندات امتثال، فحدد هذا المطلب قبل تجميد التصميم.

تذكر JE أيضًا أنها تخدم تجار الجملة والمقاولين ومصانع الإضاءة وعملاء المشاريع المخصصة. وهذا يجعل المورد مناسبًا لشراء المكونات وتطوير الأنابيب ذات العلامات التجارية الخاصة، بشرط أن يكون النطاق التجاري مكتوبًا بوضوح. ضع الرسم المعتمد وعينة الصور ورقم المراجعة واختيارات المواد على وثائق الشراء. إنه يمنع حدوث مشكلة مألوفة في مصادر البثق: دفعة بديلة متقاربة الأبعاد ولكنها غير قابلة للتبديل فعليًا.
