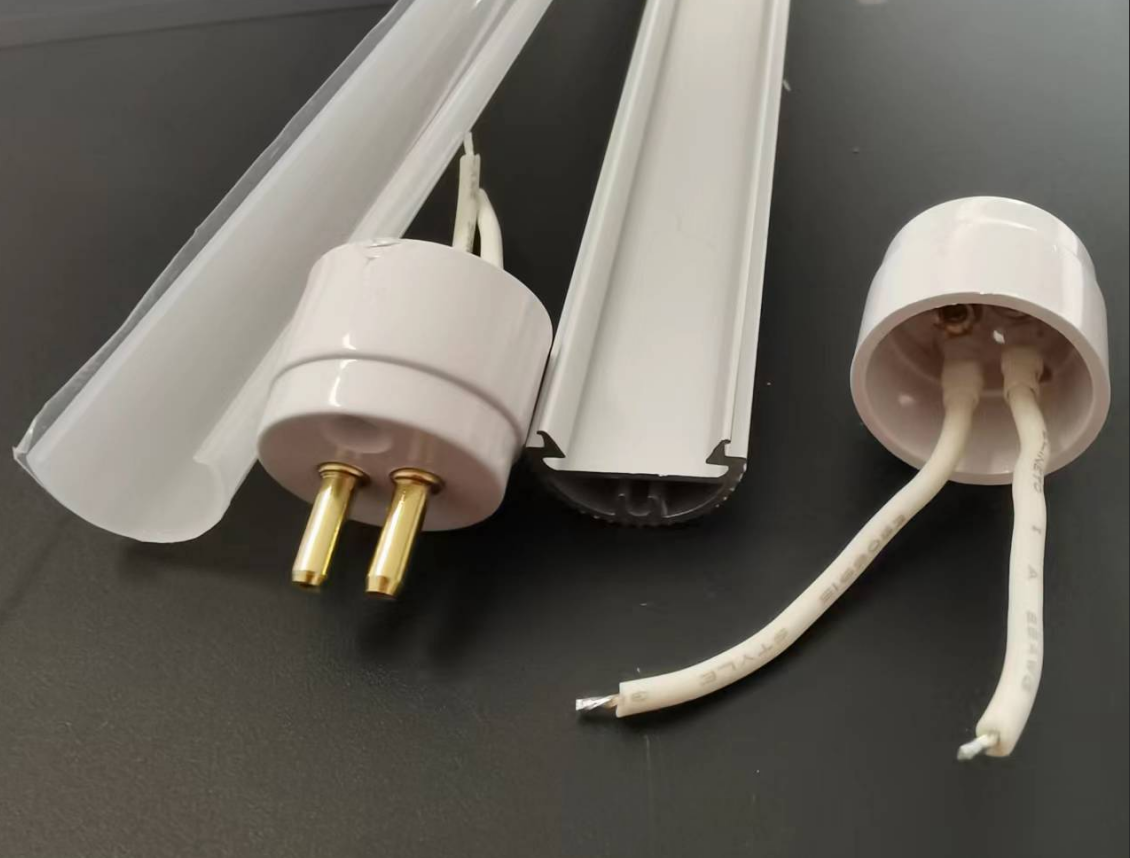

G5 نهاية غطاء الأسلاك

أولاً، يرجى التوضيح: ماذا تقصد بالضبط بكلمة "سلك"؟

في عملية تصنيع أنابيب T5 وG5 LED، يشير مصطلح "سلك فردي/متعدد الأسلاك/لاسلكي" عادةً إلى عدد الأسلاك الممتدة من الغطاء النهائي، وليس إلى طريقة إمداد الطاقة للأنبوب نفسه (مصدر طاقة أحادي الطرف/مزدوج الأطراف). يتم الخلط بسهولة بين هذين المفهومين.

• سلك واحد:يؤدي الغطاء النهائي إلى إخراج سلك واحد فقط، عادةً ما يكون السلك الحي (L) أو السلك المحايد (N).
• متعدد الأسلاك (سلك مزدوج):يؤدي الغطاء النهائي إلى إخراج سلكين، عادةً سلك حي وسلك محايد.
• لاسلكي:الغطاء النهائي نفسه لا يخرج أي أسلاك؛ لا يوجد سوى اثنين من دبابيس G5.

بمجرد توضيح ذلك، يصبح من السهل فهم المنطق التوافقي اللاحق.

المجموعة 1: سلك واحد ذو طرف واحد + سلك واحد لاسلكي → أنبوب يعمل بالطاقة ذو طرف واحد

هذا هو التكوين الأكثر شيوعًا لأنابيب T5 LED المدمجة في السوق.

طريقة الاتصال:يتم توفير الطاقة فقط من نهاية السلك الواحد. يتصل هذا السلك الفردي إما بالسلك المباشر أو المحايد، بينما يتصل السلك الآخر (المباشر أو المحايد) مباشرة بمسمار في الطرف الآخر عبر الدوائر الداخلية لأنبوب المصباح. في الطرف اللاسلكي، يكون أحد الأطراف مسؤولاً عن التثبيت الميكانيكي والتوصيل، بينما قد يكون الطرف الآخر غير متصل أو به دائرة كهربائية قصيرة داخليًا.

ومع ذلك، هناك تفاصيل تصنيع مهمة: المسافة بين الدبوس لحامل المصباح T5 G5 هي 5 مم فقط. عندما يتم تشغيل أحد الطرفين، يكون الطرفان قريبين جدًا من بعضهما البعض، ويمكن أن تتسبب الأسلاك الداخلية غير المناسبة في حدوث ماس كهربائي بسهولة. لذلك، يعد تخطيط العزل والأسلاك داخل الغطاء الطرفي ذو السلك الواحد مؤشرًا رئيسيًا على براعة مورد الغطاء النهائي.

سيناريوهات التطبيق:إضاءة المكاتب، وأضواء رفوف السوبر ماركت، وأضواء الخزانات، وأضواء علبة العرض. تستخدم هذه الأنواع من المصابيح عادةً شريحة متكاملة، وتتطلب مدخل طاقة واحدًا فقط، مما يؤدي إلى تبسيط عملية التثبيت، ولا يحتاج المستخدمون النهائيون إلى أي معرفة كهربائية.

المجموعة الثانية: سلك واحد من كل طرف ← أنبوب مصباح مزدوج الأطراف

هذه الطريقة شائعة في مشاريع التجديد الهندسي.

طريقة الاتصال:قم بتوصيل سلك من أغطية المصباح على طرفي أنبوب المصباح. قم بتوصيل أحد الطرفين بالسلك المباشر (L) والطرف الآخر بالسلك المحايد (N). يتدفق التيار من أحد الطرفين ويخرج من الطرف الآخر. تم تقصير دبابيس G5 الموجودة داخل غطاء المصباح، مما يشكل قطبًا كهربائيًا واحدًا.

لماذا يُفضل مصدر الطاقة المزدوج في الهندسة؟عند إعادة تركيب حوامل مصابيح الفلورسنت القديمة، عادةً ما يتم توصيل حوامل G5 الأصلية بالتوازي، مما يعني أن الدبابيس تكون ذات دائرة قصيرة داخليًا. يمكن تكييف المصابيح ثنائية الأطراف مباشرة مع هذا النوع من الحوامل دون الحاجة إلى استبدالها بحامل غير متوازي. إذا تم تركيب مصباح ذو طرف واحد في حامل متوازي، فسوف يحدث قصر في الدائرة الكهربائية فور تشغيله. لقد حدث هذا في المجتمع الهندسي في هونج كونج؛ حتى أن البعض أحرق الغلاف البلاستيكي للحامل القديم.

احتياطات الإنتاج:يجب أن يحتوي كلا طرفي غطاء المصباح المزدوج على أسلاك، ولكن يجب أن تكون ألوان الأسلاك مميزة بوضوح (على سبيل المثال، أحد الطرفين يحمل علامة L، والآخر يحمل علامة N) لتجنب الأسلاك العكسية أثناء التثبيت. علاوة على ذلك، يجب أن تضمن الأسلاك الداخلية لمصباح الفلورسنت المزدوج عدم وجود توصيل كهربائي بين الطرفين؛ وإلا فإن المصباح سوف يحدث ماس كهربائى.

سيناريوهات التطبيق:ورش المصانع ومواقف السيارات والمستودعات والمراكز اللوجستية. غالبًا ما تتطلب هذه المواقع تعديل حاملات مصابيح الفلورسنت القديمة، وتوفر حلول إمداد الطاقة المزدوجة توافقًا أفضل.

المجموعة 3: طرف واحد بسلك مباشر (سلك مزدوج) + طرف واحد بغطاء نهاية لاسلكي ← مصدر طاقة محسّن أحادي الطرف

هذا المزيج عبارة عن نسخة محسنة من مصدر الطاقة أحادي الطرف، وهو مناسب للسيناريوهات ذات متطلبات السلامة والموثوقية الأعلى.

طريقة الاتصال:يقوم غطاء نهاية مصدر الطاقة بإخراج الأسلاك الحية والمحايدة، ويتصل مباشرة بمصدر طاقة السائق أو طاقة التيار المتردد. يُستخدم الطرف اللاسلكي فقط للدعم الميكانيكي وتوصيل الدائرة، ولا يتعامل مع مدخلات الطاقة.

الفرق من الحل أحادي السلك:في الحل أحادي الطرف ذو السلك الواحد، تتطلب الأسلاك الداخلية لأنبوب المصباح تصميمًا "لدخول سلك واحد، وسلك آخر متصل داخليًا بالطرف الآخر"، مما يجعل الأسلاك الداخلية معقدة نسبيًا. في المقابل، في الحل أحادي الطرف ثنائي السلك، يتم إدخال كل من الأسلاك الحية والمحايدة من خلال نفس الغطاء الطرفي، وبالتالي تحقيق تصميم دائرة داخلية أكثر مباشرة، وتقليل نقاط الفشل المحتملة، وتحسين السلامة.

مزايا الإنتاج:بالنسبة لمصنعي أنابيب مصابيح T5 المتكاملة، توفر هذه الطريقة كفاءة تجميع أعلى من استخدام الأغطية الطرفية أحادية الطرف. نظرًا لأن جميع أسلاك الطاقة تتركز في طرف واحد، ليست هناك حاجة لأسلاك متقاطعة داخل أنبوب المصباح، وبالتالي تقليل خطر حدوث دوائر قصيرة داخلية.

التطبيقات:الإضاءة الطبية، الإضاءة التعليمية، شاشات العرض التجارية الراقية.
