كيفية هندسة العلب LED لبيئات السكك الحديدية عالية الاهتزاز

تعتبر المخزونات المتداولة بيئة معادية للإلكترونيات. في كل مرة يصطدم فيها القطار بمفتاح المسار، تنتقل الطاقة الحركية عالية التردد من العربات إلى الأعلى عبر الهيكل ومباشرة إلى ألواح السقف. عندما تشتكي سلطات النقل من أضواء المقصورة الوامضة أو التركيبات العلوية الميتة، نادرًا ما تكون المشكلة في شريحة LED نفسها. يعود الفشل دائمًا إلى العلبة الميكانيكية.

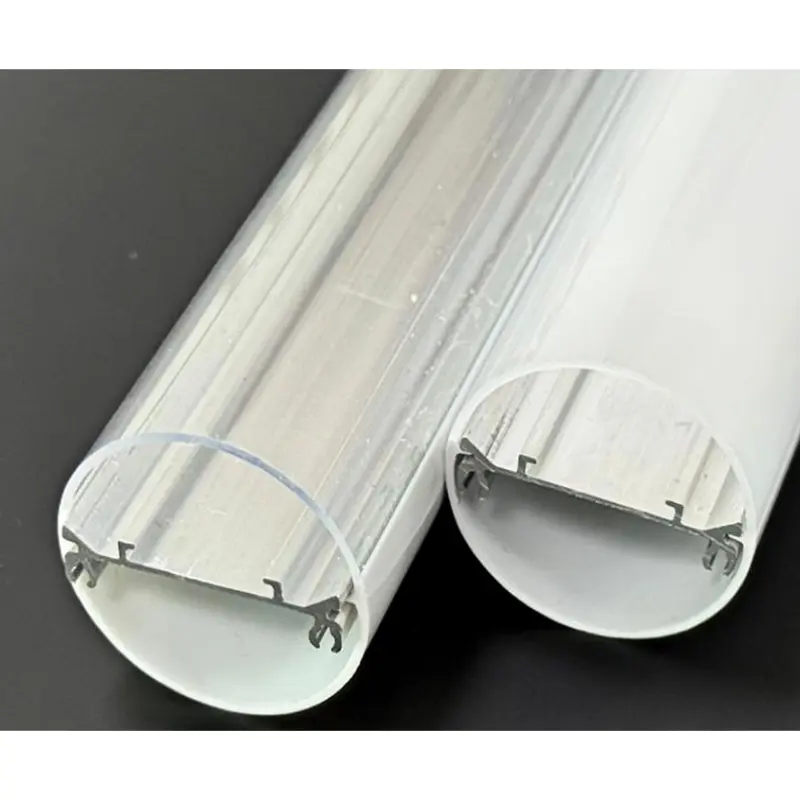

انمبيت إضاءة مركبة السكك الحديدية LEDليس مجرد غطاء ديكور. إنه ممتص صدمات هيكلي، ونظام إدارة حراري، وحاجز أساسي لسلامة الحياة. إذا فشل تصميم البثق في مراعاة الرنين التوافقي أو التمدد الحراري أو رموز الحريق العابرة، فسوف يفشل نظام الإضاءة قبل وقت طويل من عمره الافتراضي. يتطلب التصميم لهذه البيئة التخلي عن افتراضات الإضاءة التجارية القياسية والهندسة المخصصة للحركة المستمرة العنيفة.

تشخيص الأعطال الميكانيكية والحرارية في إنارة عربات السكك الحديدية

لتصميم مسكن أفضل، عليك أولاً أن تفهم بالضبط كيف تنهار التصاميم الحالية في هذا المجال. تُخضع بيئات السكك الحديدية تركيبات الإضاءة لمزيج مركب من الصدمات الجسدية، والتقلبات الشديدة في درجات الحرارة، والمجال الجوي المحصور. عندما يكون تصميم السكن سيئًا، تظهر الأعراض عادةً في ثلاثة أوضاع فشل متميزة.

اللحام المشترك التكسير الجزئي
السبب الأكثر شيوعًا لوميض أضواء القطار هو التعب الميكانيكي. عندما يتم تركيب مقذوف LED من الألومنيوم بشكل صارم على لوحة السقف الاهتزازية دون التخميد المناسب، ينقل الغلاف تلك الطاقة الحركية مباشرة إلى PCB الداخلي. يؤدي الثني المستمر إلى حدوث شقوق صغيرة في وصلات اللحام التي تربط الثنائيات باللوحة. غالبًا ما يلقي المشترون اللوم على الشركة المصنعة لثنائي الفينيل متعدد الكلور، ولكن السبب الجذري هو الغلاف الذي يفتقر إلى عزل الصدمات الداخلي لدرج LED.

تجعد البولي كربونات وطرد الناشر
تخضع القطارات لركوب الدراجات الحرارية الشديدة. قد تنخفض درجة حرارة سيارة الركاب المتوقفة في ساحة السكك الحديدية طوال الليل إلى ما دون درجة التجمد، ثم تسخن بسرعة عند تشغيل أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) وأنظمة الإضاءة. الألومنيوم والبلاستيك يتوسعان بمعدلات مختلفة. إذا كانت التفاوتات الميكانيكية بين قاعدة الألومنيوم والناشر البلاستيكي ضيقة جدًا، فإن التمدد الحراري يخلق ضغطًا هائلاً. يؤدي هذا إلى "الجنون" - شبكة من الشقوق المجهرية في البولي كربونات - أو ما هو أسوأ من ذلك، يؤدي إلى انحناء الناشر وخروجه عن مساره أثناء حدث الكبح المفاجئ.

مجموعة ضغط الختم IP65
تتطلب سيارات مترو الأنفاق أنظمة تنظيف صارمة، غالبًا ما تتضمن الغسيل بالضغط العالي. من أجل البقاء على قيد الحياة، يحتاج غطاء مصباح العبور LED المقاوم للاهتزاز إلى تصنيف IP65 الموثوق به. ومع ذلك، يؤدي الاهتزاز المستمر إلى تسطيح مواد الحشية الرديئة بمرور الوقت، وهي ظاهرة تُعرف باسم مجموعة الضغط. بمجرد أن يفقد الختم ذاكرته، تتجاوز الرطوبة ومواد التنظيف الكيميائية الغلاف، مما يؤدي إلى قصور المكونات الكهربائية.

معايير اختيار المواد للامتثال لمعيار EN45545 وتخميد الاهتزاز

يتطلب تحديد المواد اللازمة لإضاءة السكك الحديدية تحقيق التوازن بين الصلابة الهيكلية ومتطلبات سلامة الركاب الصارمة. لا يمكنك ببساطة استخدام البثق التجاري الجاهز. يجب أن يجتاز كل مكون معايير السكك الحديدية الصارمة، وأبرزها EN45545، الذي يحكم سلوك الحرائق والمواد في مركبات السكك الحديدية.

ملف القاعدة: 6063-T5 ألومنيوم
بالنسبة للبثق الهيكلي الرئيسي، فإن الألومنيوم 6063-T5 هو معيار الصناعة. يوفر المزاج T5 الخصائص الميكانيكية الدقيقة اللازمة لقذف الألومنيوم LED للعربات الدارجة: فهو صلب بما يكفي ليمتد على طول سقف عربة القطار دون ترهل، ولكنه مرن بدرجة كافية لتحمل الاهتزازات منخفضة التردد دون أن يتكسر. والأهم من ذلك، أن الألومنيوم 6063 يوفر توصيلًا حراريًا ممتازًا، ويعمل كمشتت حراري عالي الكفاءة لشرائط LED عالية الإخراج.

الناشر: بولي كربونات مثبطات اللهب (PC)
عندما يتعلق الأمر بالغطاء البصري، فإن معيار PMMA (الأكريليك) هش للغاية بالنسبة لتطبيقات السكك الحديدية. سوف يؤدي التأثير الثقيل إلى تحطيمها، مما يؤدي إلى شظايا خطيرة. يعتبر نظام ABS القياسي رخيص الثمن ولكنه يفشل في متطلبات الدخان والسمية الخاصة بقوانين مكافحة الحرائق العابرة.

يجب عليك تحديد جهاز كمبيوتر شخصي مقاوم للهب (البولي كربونات). يمكن للكمبيوتر الشخصي أن يتحمل التأثير المباشر دون أن يتحطم، مما يجعله مثاليًا لوسائل النقل العام ذات حركة المرور العالية. والأهم من ذلك، أن التركيبات المخصصة للكمبيوتر الشخصي يمكنها تلبية متطلبات مستوى الخطر EN45545 3 (HL3). وهذا يعني أنه في حالة نشوب حريق في المقصورة، لن ينشر الهيكل اللهب، وسيظل الدخان المنبعث أقل من عتبات السمية الصارمة المطلوبة لضمان إخلاء الركاب بأمان.

الحشيات وأغطية النهاية
تجنب PVC القياسي أو المطاط الرخيص لأختام الغطاء النهائي. EPDM أو السيليكون عالي الجودة إلزامي. تقاوم هذه المواد درجات الحرارة القصوى وتدهور الأشعة فوق البنفسجية مع الحفاظ على ارتدادها المضغوط، مما يضمن بقاء حاوية تركيبات LED لمركبة السكك الحديدية IP65 مقاومة للماء بعد سنوات من الاهتزاز اليومي.

التحقق من صحة تبديد الحرارة باستخدام المحاكاة الحرارية المعتمدة على الذكاء الاصطناعي

الحرارة هي عدو طول عمر LED. في المكاتب التجارية، تقوم وحدة LED بتسليط الحرارة في الهواء المحيط المفتوح. في القطار فائق السرعة، غالبًا ما يتم تثبيت غلاف الإضاءة في لوحة سقف معزولة مباشرة أسفل قناة HVAC الضخمة المولدة للحرارة. درجة الحرارة المحيطة بالجهاز مرتفعة بالفعل، مما يقلل بشكل كبير من فرق درجة الحرارة (Delta-T) اللازم للتبريد الفعال.

قبل قطع الأدوات الباهظة الثمن لشكل بثق جديد، يجب التحقق من صحة الإدارة الحرارية رقميًا. تستخدم مسارات العمل الهندسية الحديثة الآن برامج محاكاة حرارية مدعومة بالذكاء الاصطناعي لوضع نموذج دقيق لكيفية انتقال الحرارة عبر الهيكل في مساحة محدودة.

تقوم المحاكاة بمحاكاة المسار الحراري من الصمام الثنائي LED، عبر المعجون الحراري، إلى PCB، وخارجًا عبر زعانف الألومنيوم 6063-T5. يمكن للحلول المعتمدة على الذكاء الاصطناعي تكرار مئات الأشكال الهندسية للزعانف بسرعة - ضبط سمك المشتت الحراري وتباعده وزاويته - للعثور على التكوين الدقيق الذي يزيد من مساحة السطح إلى الحد الأقصى دون إضافة وزن غير ضروري. الوزن هو مقياس حاسم في تصميم مركبات السكك الحديدية. تزيد المساكن الثقيلة من الكتلة الإجمالية للقطار، مما يؤدي إلى زيادة استهلاك الطاقة. من خلال التحقق من صحة تبديد الحرارة رقميًا، يمكن للمهندسين تصميم مبيت LED لسكة الإدارة الحرارية الذي يحافظ على درجة حرارة وصلة الصمام الثنائي أقل من 80 درجة مئوية مع تقليل كتلة ملف الألومنيوم.

تصميم قابل للتصنيع (DFM) في مقاطع الألمنيوم والبولي كربونات المخصصة

حتى نموذج CAD الأكثر تحسينًا يصبح عديم الفائدة إذا لم يكن من الممكن تصنيعه بشكل موثوق على نطاق واسع. يتطلب بثق الألومنيوم والبلاستيك تحكمًا دقيقًا في تدفق المواد، ومعدلات التبريد، واحتكاك القالب. تقوم شركة Dongguan Jinen Lighting Technology (JE) بتشغيل 20 خطًا من خطوط بثق البلاستيك و5 خطوط من الألومنيوم، مما يوفر دعم سوق دبي المالي لاكتشاف العيوب الهيكلية قبل مرحلة الأدوات.

عندما الهندسة أمخصص LED الإسكان ضوء مركبة السكك الحديدية، اتبع إجراءات سوق دبي المالي المحددة التالية:

1. سمك جدار التوازن:تأكد من أن المقطع العرضي لملف الألمنيوم الخاص بك له سمك جدار موحد. تبرد المقاطع السميكة بشكل أبطأ من المقاطع الرقيقة. إذا تم وضع شفة تثبيت ثقيلة بجوار زعنفة مشتت حراري رفيعة، فإن التبريد غير المتساوي سوف يتسبب في تشوه المظهر الجانبي أو التواءه عند خروجه من قالب البثق. حافظ على تحولات السُمك تدريجيًا.
2. تصميم تفاوتات سخية مناسبة للكمبيوتر الشخصي:ينكمش البولي كربونات عندما يبرد. عند تصميم المسارات المتشابكة حيث يستقر الناشر PC في قاعدة الألومنيوم، قم بحساب معاملات التمدد الحراري لكلا المادتين. اترك فجوة توسع دقيقة. إذا كان الملاءمة ضيقة للغاية، فسوف ينحني الكمبيوتر للخارج عندما يسخن القطار.
3. قنوات الحشية العميقة للمهندس:يتطلب تصنيف IP65 أكثر من مجرد ضغط قطعة من السيليكون. صمم قناة احتجاز مخصصة على شكل حرف U داخل هيكل الألومنيوم. يجب أن تكون جدران القناة عميقة بما يكفي لتثبيت الحشية ميكانيكيًا في مكانها بحيث لا يمكنها التدحرج أو التحرك تحت الاهتزاز الجانبي.
4. تقليل التجاويف المجوفة في المقاطع البلاستيكية:تتطلب المقاطع المجوفة في عمليات سحب البلاستيك قوالب معقدة ومكلفة مع شياق داخلية. حيثما أمكن، قم بتصميم غطاء الكمبيوتر الشخصي كمقطع جانبي ذو جدار واحد مع أضلاع داعمة بدلاً من مقطع أنبوبي مغلق. وهذا يقلل من تكاليف الأدوات ويسرع الإنتاج على خط البثق.

مواءمة قدرات تصنيع المعدات الأصلية مع معايير المشتريات العابرة للولايات المتحدة

يتطلب جلب تجهيزات إضاءة السكك الحديدية إلى السوق الأمريكية التنقل في شبكة معقدة من مواصفات المشتريات، بدءًا من إرشادات اتفاقية التجارة الحرة المحلية وحتى شهادات السلامة الصارمة. تقوم سلطات النقل الأمريكية بتقييم العطاءات على أساس الموثوقية والامتثال على المدى الطويل، مما ينقل المسؤولية الثقيلة إلى الشركة المصنعة للإضاءة، وبالتالي، إلى موردي مكوناتها.

سيؤدي الحصول على مصادر البثق التجارية القياسية إلى الفشل أثناء مراحل اختبار الصدمة والاهتزاز والحريق. أنت بحاجة إلى شريك تصنيع المعدات الأصلية (OEM) الذي يتوافق خط إنتاجه الأساسي بالفعل مع متطلبات درجة النقل. تقوم شركة JE بتزويد الشركات المصنعة للإضاءة OEM على مستوى العالم، وتقدم كلاً من القوالب العامة للتطبيقات القياسية والقوالب الخاصة للتصميمات الخاصة عالية المواصفات.

من خلال الشراكة مع الشركة المصنعة التي تتفهم بطبيعتها التفاوتات المطلوبة للألومنيوم 6063-T5 والبولي كربونات المتوافقة مع EN45545، فإنك تقضي على مرحلة التجربة والخطأ في تطوير المنتج. يمكنك الحصول على أغلفة يتم تركيبها معًا بشكل نظيف، وتغلق بإحكام، وتنجو من سوء الاستخدام الميكانيكي المستمر لبيئة السكك الحديدية. للحصول على المواصفات الفنية لملفات التعريف المخصصة أو لمراجعة القوالب الحالية الجاهزة للنقل، قم بتقييم ما تم إثبات كفاءتهOEM الشركة المصنعة لإضاءة مترو الأنفاقيمكنها توفير الأساس الميكانيكي الدقيق الذي يتطلبه مشروع النقل التالي.
