ما هو غلاف الأنبوب LED ثنائي الفينيل متعدد الكلور T12؟

إن غلاف أنبوب PCB T12 LED المزدوج عبارة عن أنبوب خارجي من البولي كربونات مدمج مع ملف تعريف داخلي من الألومنيوم يحمل لوحتي دوائر LED. يستخدم مبيت JE-34 من JE أنبوبًا بقطر 38 مم، وموضعين لثنائي الفينيل متعدد الكلور مقاس 10 × 1.0 مم، ومساحة لمحرك داخلي يصل ارتفاعه إلى 16 مم. يمكن تهيئتها لبناء IP20 أو IP65، بأطوال تتراوح من 600 مم إلى 2400 مم أو بطول مخصص.

وهذا يجعله مسكنًا لتجميع أنبوب OEM، وليس مصباح LED كاملاً. لا يزال فريقك يختار مصابيح LED، وتخطيط ثنائي الفينيل متعدد الكلور، وبرنامج التشغيل، والأسلاك، وطريقة إغلاق الغطاء النهائي، والتكوين الكهربائي النهائي. يمنح السكن تلك القرارات نقطة انطلاق ميكانيكية محددة.

شاهد كاملاأنبوب بلاستيكي LED T12 وغطاء من الألومنيوم بلوحة دوائر مزدوجةالمواصفات قبل إعداد طلب العينة.

ما الذي يتضمنه غلاف JE-34 T12 لتجميع أنبوب OEM؟

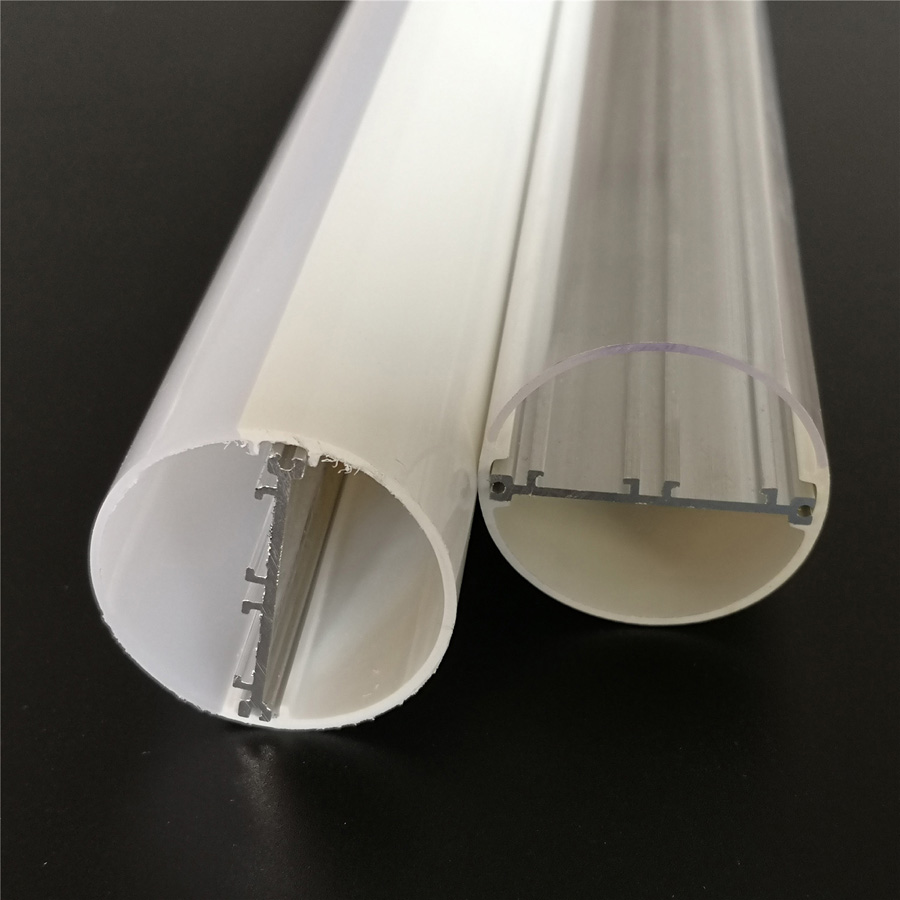

يتضمن غلاف أنبوب JE-34 T12 LED أنبوبًا خارجيًا من البولي كربونات، وشكل داخلي من الألومنيوم 6063، وموضعين لتركيب PCB، وأغطية نهاية بلاستيكية، ومساحة للسائق الداخلي. يمكن أن يكون الأنبوب الخارجي شفافًا أو متجمدًا، وسمك الناشر يتراوح من 0.6 مم إلى 2.0 مم.

القطر القياسي هو 38 ملم. تتراوح أطوال الأنابيب المتوفرة من 600 مم إلى 2400 مم، مع توفر أطوال مخصصة للمشاريع المؤهلة. ومع ذلك، لا ينبغي التعامل مع هذه الأبعاد على أنها رسم ميكانيكي كامل. لا تزال هناك حاجة إلى فحص مقاعد ثنائي الفينيل متعدد الكلور، والاشتباك النهائي، وتوجيه الرصاص، وخلوص السائق مقابل مكوناتك الفعلية.

بالنسبة لمشتري OEM، النقطة الأساسية هي أن JE توفر نظام الإسكان البلاستيكي والألومنيوم المبثوق لخط التجميع الخاص بك. تقوم شركة JE بتشغيل خطوط بثق البلاستيك والألومنيوم، وصنع القوالب، والاختبار، والموافقة على العينات، ومراقبة جودة الإنتاج الضخم لمشاريع مقاطع LED.

كيف تعمل قناتان من ثنائي الفينيل متعدد الكلور وملف داخلي من الألومنيوم على توسيع مساحة التصميم؟

تتيح لك قناتا PCB توزيع مصابيح LED عبر لوحتين بدلاً من فرض كل مؤشر LED واتصال برنامج التشغيل والواجهة الحرارية على لوحة دائرة ضيقة واحدة. وهذا يخلق مساحة أكبر لاتخاذ قرارات بشأن القوة الكهربائية للمصباح والتخطيط، لكنه لا يضمن قوة كهربائية محددة. يعتمد الحد النهائي على نوع LED، وبنية اللوحة، والتيار، واختيار السائق، والاختبار الحراري، والتجميع المكتمل.

أوضاع PCB مزدوجة 10 × 1.0 مم، وخلوص داخلي للسائق، ودعم حراري

يتم تحديد كل موضع ثنائي الفينيل متعدد الكلور عند 10 × 1.0 مم. تأكد من أن عرض اللوحة وسمكها يتطابقان مع تلك المواضع قبل الموافقة على الأدوات أو العينة. يمكن للوحة التي تناسب القناة الاسمية ولكن تتغير أثناء التجميع أن تخلق ضوءًا غير متساوٍ أو ضغطًا للأسلاك أو اتصالًا سيئًا بملف الألمنيوم.

تم إدراج مساحة السائق الداخلية بارتفاع يصل إلى 16 ملم. قم بقياس جسم السائق والعزل والموصلات وأي أجزاء لتخفيف الضغط، وليس فقط ملصق السائق. يمكن أن يختفي الخلوص الذي يبدو مقبولاً في رسم المكونات بمجرد ثني الأسلاك داخل الأنبوب.

يوفر ملف الألمنيوم هيكلًا معدنيًا أسفل مركبات ثنائي الفينيل متعدد الكلور ويمكن أن يساعد في نقل الحرارة بعيدًا عن الألواح. إنه ليس بديلاً عن التحقق الحراري. اختبر المصباح الكامل باستخدام مصابيح LED المختارة وثنائي الفينيل متعدد الكلور وبرنامج التشغيل والأغطية الطرفية واتجاه التثبيت.

لماذا يساعد ملحق الألومنيوم 6063 على فصل إدارة الحرارة عن انتشار الضوء

يؤدي ملحق الألومنيوم 6063 وأنبوب البولي كربونات وظائف مختلفة. يدعم شكل الألومنيوم لوحات الدوائر ويوفر مسارًا أكثر ملاءمة لنقل الحرارة من البلاستيك وحده. يشكل أنبوب البولي كربونات الجسم الخارجي المرئي والموزع، مما يحمي الأجزاء الداخلية أثناء تشكيل مظهر المصباح.

يعد هذا الفصل مفيدًا في غلاف أنبوب T12 LED مع ملحق من الألومنيوم لأنه يمكن اختيار الغطاء البصري للمظهر والنقل دون مطالبة البلاستيك بحمل الحمل الميكانيكي والحراري بالكامل. لا تزال النتائج الحرارية الفعلية تعتمد على الاتصال بين PCB والملف الجانبي، وضغط التجميع، وتباعد LED، وإخراج المحرك، وتدفق الهواء حول الأنبوب النهائي.

ما هي تفاصيل PCB والسائق والطول والتفاصيل البصرية التي يجب الموافقة عليها قبل أخذ العينات؟

الموافقة على الرسم الميكانيكي مع قائمة الأجزاء الكهربائية والبصرية. تكون عينة السكن مفيدة فقط إذا كانت تمثل التجميع الذي تخطط لإنتاجه.

تأكد من تباعد PCB، وارتفاع المحرك حتى 16 مم، وطول الأنبوب، وملاءمة الغطاء النهائي، وخلوص الأسلاك

• صالح ثنائي الفينيل متعدد الكلور:تأكد من موضعي اللوحة مقاس 10 × 1.0 مم، ومساحة حافة اللوحة، وكيفية الاحتفاظ باللوحات أثناء التجميع.
• حزمة السائق:تحقق من ارتفاع السائق الكامل مقابل المساحة المتاحة التي تصل إلى 16 مم، بما في ذلك الأطراف والأكمام والأسلاك.
• طول الأنبوب:حدد الطول من 600 ملم إلى 2400 ملم أو أرسل الطول المخصص المطلوب. ضع في اعتبارك أغطية النهاية وطول التجميع الداخلي القابل للاستخدام.
• قبعات النهاية:اعتمد أبعاد الغطاء النهائي البلاستيكي، وطريقة التركيب، ومخرج الكابل، وترتيب الحشية أو الختم إذا كان المصباح سيستخدم بنية IP65.
• الأسلاك:تأكد من مكان دخول أسلاك الإدخال، وكيف تدور داخل الأنبوب، وما إذا كان من الممكن تجميع وصلات المحرك أو PCB دون الضغط على العزل.

تمنع عمليات الفحص هذه حدوث خطأ شائع في أخذ العينات: الموافقة على قطر الأنبوب مع ترك الغطاء النهائي وواجهة برنامج التشغيل دون حل.

اختر البولي كربونات الشفاف أو المصنفر بناءً على متطلبات النقل والوهج والمظهر

تدرج JE انتقال الضوء فوق 95% للأغطية الشفافة وما فوق 85% للأغطية البيضاء الحليبية. يحافظ البولي كربونات الشفاف على قدر أكبر من الإخراج ولكنه يُظهر نقاط LED الداخلية بسهولة أكبر وقد ينتج عنه وهجًا أكثر وضوحًا. يعمل الغطاء اللبني أو المصنفر على تنعيم المظهر وإخفاء المكونات بشكل أفضل، مع بعض الانخفاض في انتقال العدوى.

اختر الغطاء بعد مراجعة درجة إضاءة LED والتوحيد البصري المطلوب وزاوية الرؤية ومظهر الهدف. تصف أرقام النقل المدرجة خيار الغطاء؛ إنهم لا يتنبأون بالضوء الذي يتم تسليمه من مصباحك الكامل. اطلب عينة الناشر ذات الصلة إذا كان المظهر البصري مطلبًا رئيسيًا.

متى يكون البناء IP20 مناسبًا، ومتى يكون الختم IP65 ضروريًا؟

يعتبر IP20 مناسبًا بشكل عام للتركيبات الداخلية الجافة حيث يكون الأنبوب محميًا من الماء ولا يحتاج الغلاف إلى بناء محكم الغلق. إنه خيار عملي للعديد من التركيبات الداخلية، لكن التطبيق النهائي لا يزال يحدد ما إذا كان الترتيب المفتوح أو غير المغلق مقبولاً.

استخدم خيار البناء IP65 عندما قد تواجه التركيبات النهائية الغبار أو نفاثات الماء ويتطلب المشروع هذا المستوى من حماية العلبة. السكن وحده لا يحدد تصنيف IP النهائي. تؤثر الأختام والأغطية النهائية ومدخلات الكابلات ووضع السائق وتفاوتات التجميع وفحص الإنتاج على النتيجة. تأكد من طريقة الاختبار المطلوبة وقم بتقييم المصباح المكتمل بدلاً من افتراض أن مبيت IP65 يجعل التركيب بالكامل IP65 تلقائيًا.

هل تقوم شركة JE بتزويد أنبوب LED كامل أو مبيت للتجميع الخاص بك؟

تقوم شركة JE بتزويد نظام غلاف أنبوب LED لتجميع OEM وODM، وليس أنبوبًا نهائيًا معتمدًا كهربائيًا ما لم تحدد اتفاقية مشروع منفصلة تلك الخدمات الإضافية. أنت تقوم بتوفير أو الموافقة على لوحات LED، والسائق، والأسلاك، والتكوين النهائي للمصباح.

يناسب هذا الترتيب الشركات المصنعة للإضاءة التي تحتاج إلى غلاف أنبوبي LED بلاستيكي T12 مع ملحق من الألومنيوم وتريد التحكم في الأجهزة الإلكترونية. قد لا يناسب المشتري الذي يبحث عن مصباح بديل جاهز للتركيب ومجمّع بالكامل. توضيح نطاق التوريد ومسؤولية الاختبار ووضع العلامات والمتطلبات التنظيمية قبل تقديم أمر الإنتاج.

للتعرف على متطلبات التجميع المخصصة، قم بمراجعةتفاصيل الإسكان أنبوب T12 LED مخصصةمع فريق JE الهندسي.

كيف ينبغي لمشتري OEM في الولايات المتحدة أن ينتقلوا من مراجعة الرسم إلى العينات والإنتاج؟

أرسل إلى JE طول الأنبوب، ورسومات PCB، وأبعاد برنامج التشغيل، وخطة خروج الأسلاك، ومتطلبات الغطاء النهائي، والتفضيل البصري، وبناء IP المطلوب. قم بتضمين بيئة التثبيت وعملية التجميع المستهدفة. إذا كانت اللوحتان تستخدمان تخطيطات LED مختلفة أو تخدمان مناطق بصرية مختلفة، فقم بإظهار ذلك بوضوح في الرسم.

يمكن لشركة JE بعد ذلك مراجعة متطلبات البثق والأدوات، وإعداد العينات، وتأكيد الواجهات الميكانيكية قبل الإنتاج الضخم. استخدم العينة للتحقق من ملاءمة اللوحة، وخلوص السائق، وتوجيه الأسلاك، ومظهر الناشر، والاحتفاظ بالغطاء النهائي، و-حيثما أمكن-عملية الختم لإصدار IP65.

ابدأ بـJE-34 T12 غلاف ثنائي الفينيل متعدد الكلورالصفحة، ثم اتصل بـ JE وأخبرها بالرسومات والكمية المستهدفة. وكلما تم إصلاح مدخلات المشروع في وقت مبكر، قل احتمال أن يتحول قرار الإسكان منخفض التكلفة إلى تغيير تجميع مكلف في وقت لاحق.
